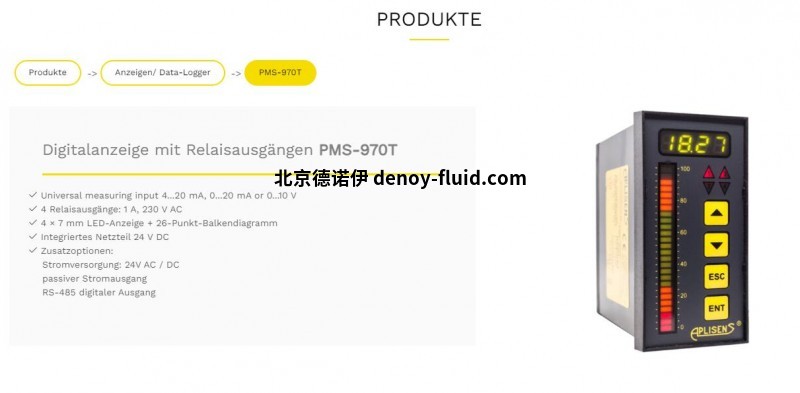

帶繼電器輸出的數字指示器

PMS-970T

通用測量輸入

4...20 mA、0...20 mA 或 0...10 V

4 個繼電器輸出： 1 A，230 V AC

4×7 mm LED 顯示器 + 26 點條形圖

集成電源 24 V DC

附加選項：

24 V AC/DC 電源

無源電流輸出

RS-485 數字輸出

功能和使用

可編程 PMS-970T 指示器適用于與以下設備配合使用

與具有標準電流或電壓輸出信號的變送器配合使用。

信號的變送器配合使用。測量值還可顯示在四位 LED 顯示屏和 26 點三色條形圖上。

和 26 點三色條形圖。四種報警值

可對繼電器輸出進行編程。報警值

顯示在條形圖上。指示器前端的二極管指示超出報警值的情況。

指示器正面的二極管指示超出報警值的情況。設備可以使用線性

特性或用戶可自由定義的多段特性。

用戶可自由定義。儀表還可提供 RS-485/MODBUS

RTU 數字輸出和無源電流輸出。

可編程電流變化范圍。

PMS-970T 可設置以下參數

參數：

測量值顯示范圍和小數點位置；

繼電器動作的電平和遲滯；

繼電器運行模式：正常連接或正常斷開

斷開；

輸入信號轉換特性

(分段近似，最多 15 段）；

顯示濾波電平；

"輸出交替控制 "功能，用于平衡各組泵的磨損情況。

交替控制輸出 "功能，用于平衡各組泵的磨損；

條形圖模式：雙色或三色。

技術數據

輸入信號

顯示范圍

顯示誤差

繼電器輸出

電源

集成電源

0/4...20 mA 或 0...10 V -999 至 9999

±0.1%

4 × 1 A/250 V AC，無

230 伏交流

規格型號 24 V AC/DC

24 V DC stab. 25 mA

工作溫度范圍 5...40°C

存儲溫度 -10...70°C

外殼

面板式，IP-65（從正面看）

 外部尺寸

 寬 48、高 96、深 120

 面板開孔尺寸

 44.5 × 91.5

訂購程序

 PMS-970T /___

 特殊版本：

 E- 型，無繼電器輸出

 24- 電源 24V AC/DC

 WY- 無源電流輸出

 RS- RS-485 接口

帶繼電器輸出的數字顯示器 PMS-970T

 通用測量輸入：4...20 mA、0...20 mA 或 0...10 V

 4 個繼電器輸出：1 A，230 V AC

 4 × 7 毫米 LED 顯示器 + 26 點條形圖

 集成 24 V 直流電源裝置

 附加選項：

電源：24 V AC / DC

無源電流輸出

RS-485 數字輸出
