技術規格

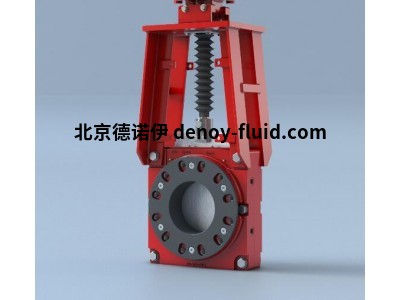

雙向刀閘閥—— 767系列
尺寸范圍
NPS 3至36 / DN 80至900
閥體材料
碳鋼(WCB)
根據要求提供其他材料
最大許用操作壓力
300psi (20巴)
450psi (31巴)
740psi (51巴)
閥桿材料
304不銹鋼
閥體類型
兩段式螺栓:法蘭式
閘門材料
304、316、317不銹鋼、SAF 2507、SAF 2205、17-4PH、Hastelloy® C、Monel®
閥座材料溫度范圍
天然橡膠:165ºF / 74°C
EPDM:248°F / 120°C
設計標準
制造商標準
測試標準
制造商標準
認證
ATEX、CRN、PED、PE(S)R、TR CU、UA TR
結構長度
行業標準
執行機構選項
手輪、斜輪齒輪、氣動、液壓、電動
應用
漿料
特點和優勢
博雷767系列雙向重型漿料閥專為高壓漿料應用設計。該設計采用了雙彈性閥座套筒,旨在滿足更高的管道壓力和閘門設計,便于自我清潔,防止介質積聚,確保雙向隔離。
耐用的碳鋼閥體采用兩段式法蘭連接的設計。完全打開時閥門全開,不會阻攔管道介質。
特征
標準保護性閥桿套在危險環境下提高壽命周期。
完全密封J形環提供套筒加固和記憶輔助,確保雙向零泄漏性能。專為高壓力等級下的運行而設計。
在開啟位置,增能套筒保護所有金屬部件,避免與流動的過程介質直接接觸。
閘門改進:堅固閘門專為高壓漿料應用設計,提供多種耐腐蝕合金供選擇。
全通徑設計提供暢通無阻的流道,延長套筒使用壽命,并最大限度地減少閥門壓降。
充足的閘門和介質推進間隙設計支持閘門完全關閉。
法蘭式兩段式連接閥體易于維護,按照ASME CL300法蘭標準進行鉆孔和連接。其他鉆孔選項可根據需求提供。
可選配帶螺紋端口的底部沖洗板,確保安全排放介質,便于沖洗水連接。

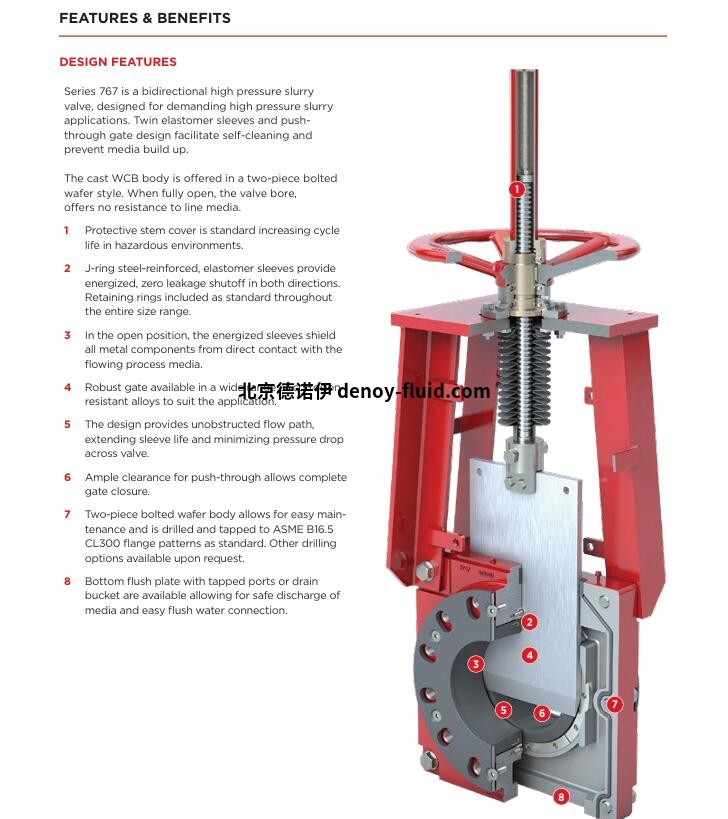

1 標準配置的閥桿保護蓋可延長危險環境下的
危險環境中的循環壽命。
2 J 型環鋼質加固彈性套管提供雙向通電、零泄漏關斷功能。
雙向通電、零泄漏關閉。
整個尺寸范圍的標準配置都包括固定環。
在整個尺寸范圍內,固定環均為標準配置。
3 在打開位置,通電套管屏蔽了所有金屬部件,使其不會直接接觸
在開啟位置,通電套筒可保護所有金屬部件,使其不會直接接觸輸送過程介質。
4 堅固的閘門有多種耐腐蝕合金可供選擇,以適應不同的應用。
5 設計提供暢通無阻的流道、
可延長套筒壽命并最大限度地減少跨閥壓降。
6 足夠的推入間隙允許閘門完全關閉。
7 兩件式螺栓連接的對夾式閥體便于維護,鉆孔和攻絲符合 ASME B.
鉆孔和攻絲符合 ASME B16.5 標準。
CL300 法蘭樣式作為標準。其他鉆孔
可根據要求提供其他鉆孔選項。
8 底部沖洗板帶攻絲口或排水桶,可安全排放污水。
可提供帶螺紋接口或排水斗的底沖洗板,以便安全排放介質和方便連接沖洗水。
雙向刀閘閥
767系列
尺寸范圍
NPS 3至36 / DN 80至900
最大許用操作壓力
300psi (20巴)
450psi (31巴)
740psi (51巴)
閥體類型
兩段式螺栓:法蘭式
