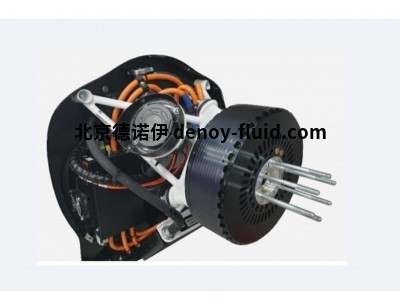

EMRAX 208 系列
EMRAX 208 是一款緊湊型軸向磁通永磁同步電動機，具有高功率/扭矩密度。208 是 EMRAX 開發的第一款電機。其開發始于 2005 年，最初用于該公司創始人的滑翔機。如今，該電機的開發仍在繼續，并且在航空領域之外也有許多不同的用途。
EMRAX 208
直徑|長度208毫米|85毫米
重量9,4-10,3公斤
冷卻空氣/水/組合
峰值|連續功率86 kW|56 kW*
峰值|連續扭矩150 Nm|90 Nm*
最高速度7000每1k展現的收入
工作電壓50-690 V
效率高達96%*
位置傳感器解析器/編碼
EMRAX 208
高壓
EMRAX 208
中等電壓
EMRAX 208
低電壓
AC=風冷
LC=液體冷卻
CC=組合冷卻（空氣+液體）
AC LC CC AC LC CC AC LC CC
防護IP21 IP66 IP21 IP21 IP66 IP21 IP21 IP66 IP21 IP66 IP21
冷卻規格
環境
空氣20 C
20 m/s
分鐘。
6升/分鐘，
最大限度。
50°C
AC+LC*
環境
空氣20 C
20 m/s
分鐘。
6升/分鐘，
最大限度。
50°C
AC+LC*
環境
空氣20 C
20 m/s
分鐘。
6升/分鐘，
最大限度。
50°C
AC+LC*
最高電機溫度[°C] 120
電機連接類型UVW或2x UVW UVW或2x UVW UVW或2x UVW
峰值功率所需電壓[VDC]**690 420 170
電機峰值效率[%] 96%
峰值功率S2 2min[kW] 86 kW在6000每1k展現的收入
連續功率S1（kW）33 52 56 33 52 56 33 52 56
峰值扭矩[Nm] 150
連續扭矩[Nm] 54 84 90 54 84 90 54 84 90
限速[每1k展現的收入] 7000
空載時KV常數[rpm/VDC] 15,53 25,02 64,01
額定負載下的KV常數[rpm/VDC] 11,67 18,94 48,19
峰值負載時的KV常數[rpm/VDC] 8,64 14,16 35,76
KT常數[Nm/AR管理系統] 0,62 0,38 0,15
峰值電機電流[AR管理系統] 240 400 1000
連續電機電流[AR管理系統] 140 220 560
25°C[mΩ]時的內相電阻***12,27 5,51 0,90
LD誘導1相[µH] 175,5 73,5 7,5
感應電壓[VRMS/每1k展現的收入] 0,0482 0,0300 0,0117
磁通量-軸向[VS] 0,03758 0,02338 0,00912
定子繞組上的溫度傳感器KTY 81/210
極對數10
繞組配置星形
轉子慣量[kg*m²] 0,01569
軸承配置6206|3206
重量[kg] 9,4 10,3 10,0 9,4 10,3 10,0 9,4 10,3 10,0
*組合式冷卻電機（CC）需要風冷和液冷電機的冷卻規格才能達到其規格。它不能只作為風冷電機冷卻。
每個EMRAX電機都需要足夠的空氣循環。電機在任何情況下都不應完全封閉。請查看EMRAX電機手冊以了解更多信息。
應用程序的性能將取決于您的安裝詳細信息和邊界條件。請聯系我們了解更多信息。
**所有電機都經過833V最大電壓測試。
***測量相位到相位，然后除以2。
給出的值適用于標準3相UVW版本，請就2x UVW值咨詢EMRAX。R1UVW=2*R2UV
機械
類型： 軸向磁通電機/發電機
外殼直徑： 208 毫米
軸向長度： 85 毫米
干物質： 9.4 公斤（交流）/ 10.0 公斤（CC）/ 10.3 公斤（LC）
定子冷卻： 空氣 （IP21） / 組合式 （IP21） / 液體 （IP66）
安裝： 正面：6 個 M8 螺紋孔
背面：6 個 M8 螺紋孔
堆垛： 兩個電機可以堆疊在一起，以實現雙倍的功率/扭矩。
電氣
最大電池電壓： 690 （高壓） / 420 （中壓） / 170 （低壓） 直流
峰值功率
（6000 RPM 時）： 86 千瓦
持續功率*： 最高 56 kW
峰值扭矩： 150 牛米
連續扭矩*： 高達 90 Nm
效率： 92-98%
*受驅動循環、熱條件和控制器能力的影響。
