UNIMEC 錐齒輪箱自 37 年以來一直采用廂式技術和機械解決方案設計和制造，根據先進的技術，能夠滿足苛刻和復雜市場不斷增長的要求。九種尺寸、十分之一的安裝方案、高達 1/12 的系列傳動比以及無與倫比的定制設計可能性，使 UNIMEC 成為運動傳輸領域的可靠合作伙伴。錐齒輪箱的實用立方體形狀允許在各種機器上進行通用安裝。



錐齒輪箱在軸的選擇方面也非常通用，并且可以直接安裝在任何類型的電機上，從普通的 IEC 到無刷電機，再到氣動電機等。高運行效率、低噪音是應用格里森®型螺旋齒錐形齒輪的邏輯結果;這種幾何形狀的使用和適當?shù)臒崽幚硎?UNIMEC 的錐齒輪箱在這一機械領域中處于領先地位。





規格54、86、100、134、166、200、250、350、500型號系列：

UNIMEC RA

UNIMEC RB

UNIMEC RC

UNIMEC RM

UNIMEC RX

UNIMEC RS



規格500

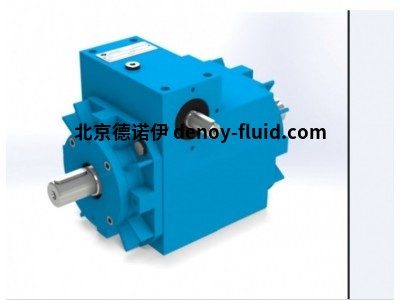

UNIMEC 型號 RA



材料

材料 標準的 規范 跡象

輪轂軸 C45 系列 EN 10083-2：2006 標準 碳鋼

卡特 S235 J0 EN 10025-2：2005 規范 焊接碳鋼 在 6 個面上完全加工

錐齒輪 17鎳鉻鉬 6-4 EN 10084：2008 標準 表面硬化合金鋼 地孔和平面。格里森齒輪成對運行。

空心軸 / 實心軸 C45 系列 EN 10083-2：2006 標準 碳鋼

潤滑劑 Unimec Atir SH150 合成油 28 升

一般特性

齒輪齒隙 15' - 20'

強制潤滑速度 300 轉/分

油脂潤滑速度 100 轉/分

工作溫度 [°C] -10 °C / 80 °C

空心軸最大力矩 54000 牛米

最大輸入速度 500 轉/分

主變速箱重量 1050 千克

具體功能

標稱比率

1/1 1/1,5 1/2 1/3 1/4

鍵之間的相位 +/- 4° +/- 4° +/- 4° +/- 3,5° +/- 3,5°

慣性矩 1737200 公斤-毫米2 602000 公斤-毫米2 320000 公斤-毫米2 142000 公斤-毫米2 81000 公斤-毫米2





規格 500

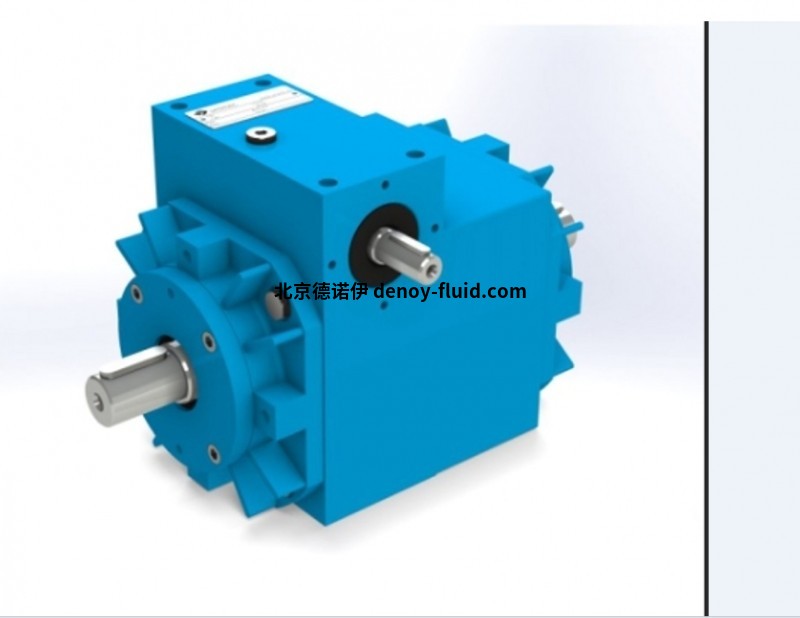

UNIMEC 型號 RB



材料

材料 標準的 規范 跡象

輪轂軸 C45 系列 EN 10083-2：2006 標準 碳鋼

卡特 S235 J0 EN 10025-2：2005 規范 焊接碳鋼 在 6 個面上完全加工

錐齒輪 17鎳鉻鉬 6-4 EN 10084：2008 標準 表面硬化合金鋼 地孔和平面。格里森齒輪成對運行。

空心拉削軸 C45 系列 EN 10083-2：2006 標準 碳鋼

潤滑劑 Unimec Atir SH150 合成油 28 升

一般特性

齒輪齒隙 15' - 20'

強制潤滑速度 300 轉/分

油脂潤滑速度 100 轉/分

工作溫度 [°C] -10 °C / 80 °C

空心軸最大力矩 54000 牛米

最大輸入速度 500 轉/分

主變速箱重量 1050 千克

具體功能

標稱比率

1/1 1/1,5 1/2 1/3 1/4

鍵之間的相位 +/- 4° +/- 4° +/- 4° +/- 3,5° +/- 3,5°

慣性矩 1737200 公斤-毫米2 602000 公斤-毫米2 320000 公斤-毫米2 142000 公斤-毫米2 81000 公斤-毫米2
