基本信息







HSK-E32-HDC3S-52UP中的“HSK-E32”代表其采用HSK-E32接口標準，這種接口具有高剛性和高精度的特點，能夠確?？ūP(pán)與機床主軸的緊密連接和精準傳動。“HDC3S”為卡盤的具體型號系列及規格標識，“52UP”表示卡盤的總長度為52mm，“UP”可能暗示該型號在精度或性能方面經過了特殊優化 .







尺寸參數







該卡盤的外徑“ød”為3mm，內徑為14mm，安裝面直徑“ød1”是26mm。其總長度“l”為52mm，卡盤前端到安裝面的長度“l1”是29mm，角度“α”為6°。此外，最小夾緊長度“e”為16mm，最大插入長度“h”為28mm。這些精確的尺寸設計，使得卡盤能夠適配相應尺寸的刀具，保證刀具在加工過程中的穩定性和準確性.







性能參數







• 精度：具有超高精度，在4d內的跳動保證小于1μm，能夠滿足對加工精度要求零件加工，如航空航天領域的精密零部件加工 .







• 夾緊力：提供強大且穩定的夾緊力，通過液壓系統驅動，可有效防止刀具在高速旋轉和切削過程中發生松動，確保加工的穩定性和安全性，提高加工質量和效率 .







• 轉速：最高轉速可達45,000 min?¹，適用于較高速度的加工場合，能夠滿足現代制造業對高效加工的需求，提高生產效率.







• 平衡性能：經過預平衡處理，在高速旋轉時能保持良好的平衡狀態，減少振動和噪音，不僅有利于保護刀具和機床主軸，還能進一步提高加工精度和表面質量 .







其他特點







• 冷卻系統適配：可搭配awc3冷卻系統，通過冷卻劑的有效供給，降低刀具和工件在加工過程中的溫度，提高刀具壽命和加工質量，同時有助于切屑的排出，避免切屑堆積影響加工 .







• 重量輕：自身重量?jī)H為0.18kg，有助于減少機床主軸的負載，提高機床的響應速度和加工精度，降低機床的能耗，符合綠色節能的發展趨勢.







• 適用刀具廣泛：適用于鉆頭、鉸刀、球磨機、立銑刀、金剛石鉸刀和研磨工具等多種刀具，可滿足不同加工工藝和零件加工的需求 .







德國Big Kaiser HSK-E32-HDC3S-52UP液壓卡盤憑借其高精度、高性能、廣泛的適用性等特點，為機械加工提供了可靠的保障，是提高加工質量和效率的理想選擇。

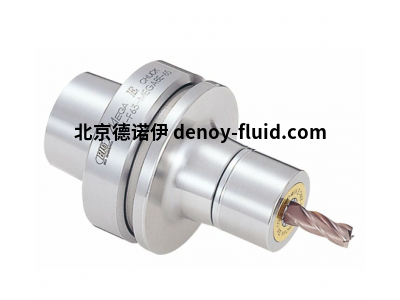

德國Big Kaiser液壓卡盤HSK-E32-HDC3S-52UP
