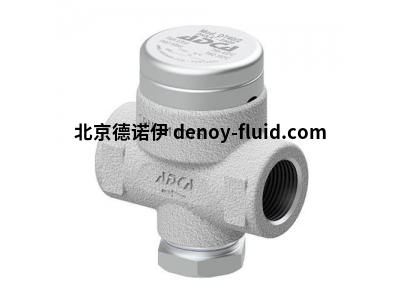

在蒸汽系統中,疏水閥扮演著至關重要的“守門人”角色,它負責自動、高效地排除管道和設備中的冷凝水、空氣及其他不凝性氣體,同時大限度地阻止寶貴的蒸汽逃逸。VALSTEAM ADCA系列疏水閥以其經典的熱動力式設計、堅固耐用的結構和性能享譽全球,其中型號TH35-2-3更是專為應對高溫高壓嚴苛工況而設計的可靠解決方案。
核心功能與工作原理
TH35-2-3屬于熱動力式(圓盤式)疏水閥。其核心工作原理巧妙利用蒸汽和冷凝水的物理特性差異:
1. 啟動階段: 冷凝水和冷空氣進入閥體,內部壓力較低,閥片被頂起,冷凝水在系統壓力作用下迅速排出。
2. 蒸汽階段: 當蒸汽接近閥片時,高速蒸汽流經閥片下方,在閥片上方腔室(控制室)內產生低壓區域(伯努利效應)。同時,部分蒸汽進入控制室。
3. 關閉階段: 控制室內的蒸汽因散熱而部分冷凝,壓力下降,但閥片上方控制室內的壓力(此時主要是進入的蒸汽壓力)與下方流入的蒸汽壓力共同作用,加上閥片自身的重力,產生一個向下的合力,迅速將閥片壓向閥座,實現緊密關閉,有效阻止蒸汽泄漏。
4. 再次開啟: 控制室內的蒸汽持續散熱冷凝,其壓力逐漸降低。當控制室內壓力降低到不足以克服下方冷凝水壓力(或新形成的冷凝水聚集產生的壓力)和閥片重力時,閥片再次被頂起,排出新積聚的冷凝水。如此循環往復。
這種基于閃蒸蒸汽動力學特性的啟閉機制,賦予了TH35-2-3響應迅速、結構極其緊湊、耐水錘、耐高壓、耐高溫、背壓承受能力強等顯著優勢。
關鍵功能參數詳解
型號TH35-2-3清晰地標示了其核心規格:
· TH35: 代表VALSTEAM ADCA系列熱動力式疏水閥的標準型號代碼。
· 2: 表示閥門的公稱通徑 (DN) 為 2英寸 (約50mm)。這是連接管道的關鍵尺寸。
· 3: 代表閥門的壓力等級。在VALSTEAM ADCA系列中,“3”通常對應著高工作壓力可達45 bar (g) / 650 psig 的高壓等級。(具體壓力等級請務必以制造商新資料為準,但“3”是高壓標識是普遍認知)。
以下是該型號的關鍵功能參數總結:
|
參數類別 |
參數詳情 |
說明 |
|
型號 |
TH35-2-3 |
VALSTEAM ADCA系列熱動力疏水閥,通徑2英寸,高壓等級(通常45 bar) |
|
類型 |
熱動力式 (圓盤式) |
利用蒸汽動力學原理啟閉 |
|
大工作壓力 |
45 bar (g) / 650 psig (典型值,以“3”等級為準) |
核心高壓性能,適用于鍋爐分汽缸、高壓主管線等場景 |
|
高工作溫度 |
450°C / 842°F (飽和蒸汽對應壓力約為 42 bar) |
耐高溫性能,適用于過熱蒸汽或高溫飽和蒸汽管線 |
|
公稱通徑 (DN) |
DN 50 / 2" |
連接管道尺寸 |
|
連接方式 |
標準為法蘭連接 (如 PN16/PN40, ANSI 150/300 等,具體需選型確認) |
確保與高壓管道的可靠密封 |
|
閥體材質 |
鍛造碳鋼 (典型材質,提供優異強度和耐壓性) |
保證高壓下的結構完整性和耐用性 |
|
內部件材質 |
閥片、閥座通常采用不銹鋼并可能進行硬化處理 |
確保耐磨、耐腐蝕、長壽命 |
|
排量 (Capacity) |
高 (具體數值需查對應壓差下的性能曲線圖) |
在高壓差下仍能保持較大排水能力。排量隨入口壓力升高和壓差增大而顯著增加。 |
|
背壓率 |
高達 80% |
能承受較高的回水背壓,系統設計靈活性好 |
|
主要優點 |
結構緊湊堅固、耐高壓高溫、耐水錘、抗凍(部分工況)、維修相對簡便、性價比高 |
在嚴苛工況下穩定可靠 |
|
典型應用 |
高壓蒸汽主管線、鍋爐分汽缸、減溫減壓裝置前、高壓換熱設備、硫化機、高壓滅菌器等 |
需要承受高溫高壓的關鍵疏水點 |
重要參數解析與應用考量:
1. 高壓耐受性 (45 bar g): 這是TH35-2-3的核心價值所在。它使其能夠直接安裝在鍋爐出口、分汽缸、高壓蒸汽輸送主管等壓力的關鍵位置,有效排除冷凝水,保護下游設備免受水錘危害,并大限度地節約蒸汽。
2. 高溫耐受性 (450°C): 這一參數使其不僅適用于高壓力下的飽和蒸汽(溫度隨壓力升高),更能勝任過熱蒸汽管線的疏水任務。過熱蒸汽溫度遠高于同壓力下的飽和蒸汽溫度,對閥門材料的熱穩定性和強度要求。
3. 大排量特性: 熱動力閥的排量特性是:入口壓力越高,工作壓差 (入口壓力 - 背壓) 越大,其排量越大。在高壓主管線上,系統壓力高,TH35-2-3能發揮出其強大的排水能力。選擇時必須根據實際工作壓差查閱制造商提供的排量曲線圖,確保其排量滿足應用點的大冷凝水負荷。
4. 高背壓率 (80%): 意味著即使回水管路或冷凝水回收系統的壓力(背壓)高達疏水閥入口壓力的80%,閥門仍能有效工作并排放冷凝水。這為系統設計(尤其是需要提升冷凝水或長距離回水的系統)提供了更大的靈活性。
5. 堅固耐用性: 鍛造碳鋼閥體和經硬化處理的不銹鋼內部件(閥片、閥座),共同確保了閥門在高溫、高壓、可能存在的輕微水錘等惡劣條件下的長期可靠運行和長壽命。
6. 緊湊性與經濟性: 相比熱靜力或浮球式疏水閥,熱動力式結構天生緊湊,節省安裝空間。其相對簡單的結構也帶來了較好的經濟性和維護便利性(通??稍诰€維修或更換內部件)。
典型應用場景
憑借其高溫高壓性能,VALSTEAM ADCA TH35-2-3疏水閥廣泛應用于以下關鍵領域:
· 鍋爐房: 鍋爐出口、分汽缸底部疏水。
· 高壓蒸汽輸送: 主蒸汽管道沿線疏水站、管道低點疏水。
· 減溫減壓裝置 (PRDS) 上游: 保護PRDS免受上游高壓冷凝水影響。
· 高壓熱交換器/反應釜: 蒸汽進口疏水。
· 工業高壓設備: 如輪胎生產中的硫化罐、硫化機,食品醫藥行業的高壓滅菌柜,造紙行業的高壓蒸煮設備等蒸汽進口疏水。
· 過熱蒸汽管線: 過熱蒸汽輸送管道及使用過熱蒸汽的設備疏水點。
選型與安裝要點
· 精確計算冷凝水負荷: 準確評估應用點的大冷凝水產生量是選型基礎。
· 確認工作壓力與溫度: 必須明確入口蒸汽的高工作壓力和溫度(是飽和蒸汽還是過熱蒸汽?過熱溫度多少?)。
· 確定工作壓差: 測量或計算入口壓力與出口背壓之間的差值。這是查閱排量曲線、選擇合適型號的關鍵。
· 查閱排量曲線: 使用制造商提供的TH35-2-3在特定壓差下的排量曲線圖,確保其排量大于等于該壓差下應用點的大冷凝水負荷,并考慮一定的安全系數(通常1.5-3倍)。
· 正確安裝:
o 必須水平安裝在管道點,閥體上標識的流向箭頭需與蒸汽流向一致。
o 閥前建議安裝過濾器(如VALSTEAM SF系列),尤其在新建或維修后的系統中,防止雜質損壞閥片閥座。
o 閥后建議安裝止回閥(如系統可能存在背壓波動或冷凝水提升),并預留檢查閥(用于在線檢測疏水閥工作狀態)。
o 確保有足夠的空間以便于未來的維護操作。
維護與優勢
· 維護: 定期檢查是否有泄漏或異常噪音。內部閥片閥座是易損件,當出現泄漏量過大或排水不暢時,通常只需在線更換維修包(包含閥片、閥座、過濾網等)即可恢復性能,維護成本相對較低。
· 核心優勢總結:
o 高壓之王: 45 bar(g) 的高工作壓力,勝任嚴苛的蒸汽主管線。
o 高溫衛士: 450°C 的耐溫極限,無懼過熱蒸汽挑戰。
o 高效排水: 在高壓差下?lián)碛袃?yōu)異的排量性能。
o 堅固耐用: 鍛造碳鋼與硬化不銹鋼部件,保障長期可靠運行。
o 高背壓容忍: 80% 的背壓率,系統設計更靈活。
o 結構緊湊: 節省安裝空間。
o 維護簡便: 可在線更換核心部件,降低維護成本和時間。
結論
VALSTEAM ADCA TH35-2-3疏水閥是高溫高壓蒸汽系統疏水環節的強力保障。其熱動力式工作原理賦予了它結構緊湊、響應迅速、耐高壓(45 bar g)、耐高溫(450°C)、耐水錘和高背壓承受能力(80%)等顯著優勢。無論是在鍋爐分汽缸、高壓蒸汽主管線,還是在減溫減壓裝置前或使用過熱蒸汽的關鍵設備上,TH35-2-3都能可靠、高效地排除冷凝水,防止水錘,大限度地減少蒸汽損失,保障系統安全、穩定、高效運行,并終為用戶帶來顯著的能源節約和設備保護效益。在嚴苛的工業蒸汽環境中,選擇TH35-2-3就是為系統關鍵疏水點選擇了一份經久耐用的可靠保障。
