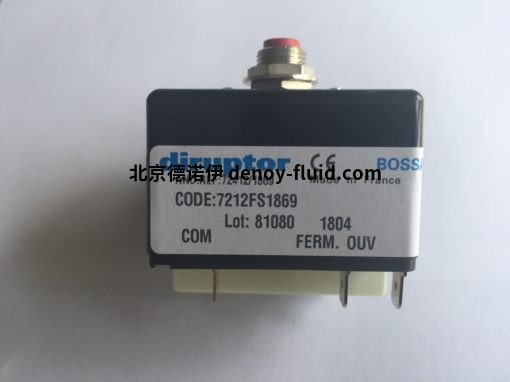

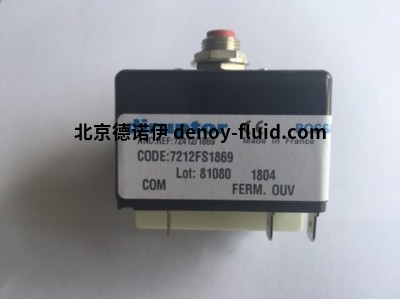

法國Diruptor Reference雙極斷路器 7200系列7212FS1869 法國原裝進口
雙極斷路器 7200系列
該雙極斷路器符合EN 60934標準，僅針對 AN 和 AS 曲線符合 NF F 62-001標準（鐵路機車車輛）。
該斷路器最常見的用途是保護：
· 單相交流電路相位 + 中性線（230 伏 50/60 赫茲）
· 相位 + 相位電路（400 伏 50/60 赫茲）
雙極性二變壓器的其他應用：
· 直流電（根據型號，每極高達 150 伏）
· 在保護2個不同的電路時，2個極點可以有不同的曲線（熱，熱磁或純磁性）和不同的尺寸（從0.04到50安培）
· 通過一根桿進行遠程跳閘控制。
不同的安裝和固定可能性（更多信息請見下文技術規格）)
↓
極數 ： 2 極
控制系統 ：帶或不帶跳閘按鈕"關閉"
安裝：
插入式（限 20A）
嵌入式安裝，正面 2 個
螺釘 齊平安裝，用于安裝在正面的螺
紋環 DIN 非對稱導
軌上卡扣 推式，螺紋環，
用于安裝在正面
無固定 DIN 對稱導軌
上的卡扣 用于打印電路的插入式底座
連接：
嵌入式安裝
型號快速連接（公頭） 6，35 x 0，8 @ 45°
（In _ 15A） 60° 螺釘端子 帶夾子，用于電纜最大 1x 6 mm2 （In _ 20A） 端子 60°， HS M4 螺釘 用于電纜最大 1 x 6 mm2 （In _ 20A）
快速連接（公頭） 6，35 x 0，8 at 90°
下柱式端子， 橫向孔（In _ 40A）
下柱式端子，縱孔（In _ 40A）
端子，帶夾具的螺釘，60°時為1個。1 @ 90°，適用于 6 至 16 mm2 的電纜
卡入 DIN
導軌型號扁平端子，帶夾具的螺釘（內_20A）
向上柱型端子，縱孔（內_40A）
無固定模型
根據要求設計端子
用于印刷電路
的插入式底座快速連接（公頭）6，35 x 0，8 ，90°
插件
銷釘 _ 7， 20 mm 軸之間 （ 7000系列）
曲線 + RAED 電流 ：
熱 ： 0，04 – 32 A
熱磁 ：
0，10 – 32 A 振鏡 ： 14 A 有效電流 20 A 最大 AC
選項 ：
輔助觸點
NC 輔助觸
點 無 輔助觸
點轉換 用于高峰值電流的特殊觸點（僅熱釋放） 溫度補償（熱 2 至 30A，熱磁 3
至 20A）
磁釋放特殊
紅色按鈕 "ON"
用于鉆孔的滾花螺母和計數器螺母 14.5 mm
批準 U.L 1077 Diruptor 230/400 VAC
短路容量 D.C. Diruptor：一極額定值為 110/125 V DC 或 2 極 110/125 V DC 每極
增強
磁力釋放：全有或全無
單獨檢查（帶測試報告）
溫度
等級變化（在 60° C下調節）
額定電流標記在底座上（用于調節的螺釘旁邊）
額定電流標記在按鈕“no”頂部或底部上
單極額定值 72 V DC 最大公稱（90V 測試） 230 V AC 或多極 400 V AC
單極額定值 110 V DC 最大公稱（137V 測試） 230 V AC 或多極 400 V AC
型號示例：
|
7212101 7.5C84 |
DISJ. DIRUPTOR BI MT 7.5A/D |
|
7212101.5C |
DISJ. DIRUPTOR BI MT 0.5A/D |
|
7212104 10D |
DISJ. DIRUPTOR BI MT 10A/D |
|
7212104 16D |
DISJ. DIRUPTOR BI MT 16A/D |
|
7212104 20D |
DISJ. DIRUPTOR BI MT 20A/D |
|
7212104 3D |
DISJ. DIRUPTOR BI MT 3A/D |
|
7212204 2AN84 |
DISJ. DIRUPTOR BI MT 2A |
|
7217402 15D |
DISJ. DIRUPTOR BI MT 15A/D |
|
7220707 16D |
DISJ. DIRUPTOR BI MT 16A/D |
|
7220707 25D |
DISJ. DIRUPTOR BI MT 25A/D |
|
7220707 2T8420 |
DISJ. DIRUPTOR TRI TH 2.4A |
|
7220707 3T8420 |
DISJ. DIRUPTOR BI TH 3A |
|
7220707 40D |
DISJ. DIRUPTOR BI MT 40A/D |
|
72207071.5T0.5 |
DISJ. DIRUPTOR BI T 1.5 |
|
7220FS1892/2.5 |
DISJ. DIRUPTOR BI TH 2,5A |
|
7220FS1892/3 |
DISJ. DIRUPTOR BI TH |
|
7221101 2T84 |
DISJ. DIRUPTOR BI TH 2A |
|
72211011.2T84 |
DISJ. DIRUPTOR BI TH 1.2A |
|
7221104 10D |
DISJ. DIRUPTOR BI MT 10A/D |
|
7221104 10D10 |
DISJ. DIRUPTOR BI MT 10A/D |
|
7221104 15T |
DISJ. DIRUPTOR BI TH 15A |
|
7221104 16D |
DISJ. DIRUPTOR BI MT 16A/D |
|
7221104 1C10 |
DISJ. DIRUPTOR BI MT 1A |
|
7221104 3DXW19 |
DISJ. DIRUPTOR BI MT 3A/D |
|
7221109 10D |
DISJ. DIRUPTOR BI MT 10A/D |
|
7221109 3D19 |
DISJ. DIRUPTOR BI MT 3A/D |
|
7221109 4D19 |
DISJ. DIRUPTOR BI MT 4A/D |
|
7221204 5T80 |
DISJ. DIRUPTOR BI TH 5A |
|
7222101 10T8447 |
DISJ. DIRUPTOR BI TH 10A |
|
7222101 16T8447 |
DISJ. DIRUPTOR BI TH 16A |
|
7222101 2T8447 |
DISJ. DIRUPTOR BI TH 2A |
|
7222101 3C8447 |
DISJ. DIRUPTOR BI MT 3A |
|
7222101 3T8447 |
DISJ. DIRUPTOR BI TH 3A |
|
7222101 5CHP58 |
DISJ. DIRUPTOR HP BI MT 5A/C |
|
7222104 10C |
DISJ. DIRUPTOR BI MT 10A/C |
|
7222104 10D |
DISJ. DIRUPTOR BI MT 10A/D |
|
7222104 10D10 |
DISJ. DIRUPTOR BI MT 10A/D |
|
7222104 10T |
DISJ. DIRUPTOR BI TH 10A |
|
7222104 10T46 |
DISJ. DIRUPTOR BI TH 10A |
|
7222104 12D |
DISJ. DIRUPTOR BI MT 12A/D |
|
7222104 15T |
DISJ. DIRUPTOR BI TH 15A |
|
7222104 16D |
DISJ. DIRUPTOR BI MT 16A/D |
|
7222104 16D41 |
DISJ. DIRUPTOR BI MT 16A/D |
|
7222104 16T |
DISJ. DIRUPTOR BI TH 16A |
|
7222104 20D |
DISJ. DIRUPTOR BI MT 20A/D |
|
7222104 20D41 |
DISJ. DIRUPTOR BI MT 20A/D |
|
7222104 20D75 |
DISJ. DIRUPTOR BI MT 20A/D |
|
7222104 20T |
DISJ. DIRUPTOR BI TH 20A |
|
7222104 2C |
DISJ. DIRUPTOR BI MT 2A/C |
|
7222104 2T |
DISJ. DIRUPTOR BI TH 2A |
|
7222104 3D |
DISJ. DIRUPTOR BI MT 3A/D |
|
7222104 4C |
DISJ.DIRUPTOR BI MT 4A/C |
|
7222104 4D |
DISJ. DIRUPTOR BI MT 4A/D |
|
7222104 5D |
DISJ. DIRUPTOR BI MT 5A/D |
|
7222104 6C |
DISJ.DIRUPTOR BI MT 6A/C |
|
7222104 6D |
DISJ. DIRUPTOR BI MT 6A/D |
|
7222104 6DUL |
DISJ. DIRUPTOR BI MT 6A/D |
|
7222104 7.5D |
DISJ DIRUPTOR BI MT 7,5A |
|
7222104 8D |
DISJ. DIRUPTOR BI MT 8A/D |
|
7222104.60D |
DISJ.DIRUPTOR BI MT 0.6A |
|
7222109 2T80 |
DISJ. DIRUPTOR BI TH 2A |
|
7222109 5AN |
DISJ. DIRUPTOR BI MT 5A |
|
7222204 10AN |
DISJ. DIRUPTOR BI MT 10A |
|
7222204 10AS |
DISJ. DIRUPTOR BI MT 10A |
|
7222204 10T80 |
DISJ. DIRUPTOR BI TH 10A |
|
7222204 16AN |
DISJ. DIRUPTOR BI MT 16A |
|
7222204 16AS |
DISJ. DIRUPTOR BI MT 16A |
|
7222204 16T80 |
DISJ. DIRUPTOR BI TH 16A |
|
7222204 1AN |
DISJ. DIRUPTOR BI MT 1A |
|
7222204 1AN81 |
DISJ. DIRUPTOR BI MT 1A |
|
7222204 1T80 |
DISJ. DIRUPTOR BI TH 1A |
|
7222204 20AS |
DISJ. DIRUPTOR BI MT 20A |
|
7222204 25AS |
DISJ. DIRUPTOR BI MT 25A |
|
7222204 25D |
DISJ. DIRUPTOR BI MT 25A/D |
|
7222204 25T90 |
DISJ.DIRUPTOR BI TH 25A |
|
7222204 32AS |
DISJ. DIRUPTOR BI MT 32A |
|
7222204 32T |
DISJ. DIRUPTOR BI TH 32A |
|
7222204 3AN |
DISJ. DIRUPTOR BI MT 3A |
|
7222204 45T |
DISJ BIPOLAIRE 45A T |
|
7222204 5AN |
DISJ. DIRUPTOR BI MT 5A |
|
7222204 5AS |
DISJ. DIRUPTOR BI MT 5A |
|
7222204 5T80 |
DISJ. DIRUPTOR BI TH 5A |
|
7222204 6AN |
DISJ. DIRUPTOR BI MT 6A |
|
7222204 8AN |
DISJ. DIRUPTOR BI MT 8A |
|
72222041.5AN |
DISJ. DIRUPTOR BI MT 1.5A |
|
7222307 1AN81 |
DISJ. DIRUPTOR BI MT 1A |
|
7222307 25AS |
DISJ. DIRUPTOR BI MT 25A |
|
7222307 3AN84 |
DISJ. DIRUPTOR BI MT 3A |
|
7222453 40D |
DISJ. DIRUPTOR BI MT 40A/D |
|
7223402 10D84 |
DISJ. DIRUPTOR BI MT 10A/D |
|
7223402 2C84 |
DISJ. DIRUPTOR BI MT 2A/C |
|
7223402 4D84 |
DISJ. DIRUPTOR BI MT 4A/D |
|
7223402 5D84 |
DISJ. DIRUPTOR BI MT 5A/D |
|
7223402 6D84 |
DISJ. DIRUPTOR BI MT 6A/D |
|
7223402.25C84 |
DISJ. DIRUPTOR BI MT 0.25A/C |
|
7223402.25T84 |
DISJ. DIRUPTOR BI T 0.25A |
|
7229109 3D82 |
DISJ. DIRUPTOR BI MT 3A/D |
|
7229409 3D82 |
DISJ. DIRUPTOR BI MT 3A/D |
