產品介紹
Callan Technology 制造一系列測速發電機以配合 TT 系列伺服電機。 4 極無框轉速計，電壓靈敏度范圍從 3V/krpm 到 57V/krpm，盡管可以滿足許多其他電壓常數。

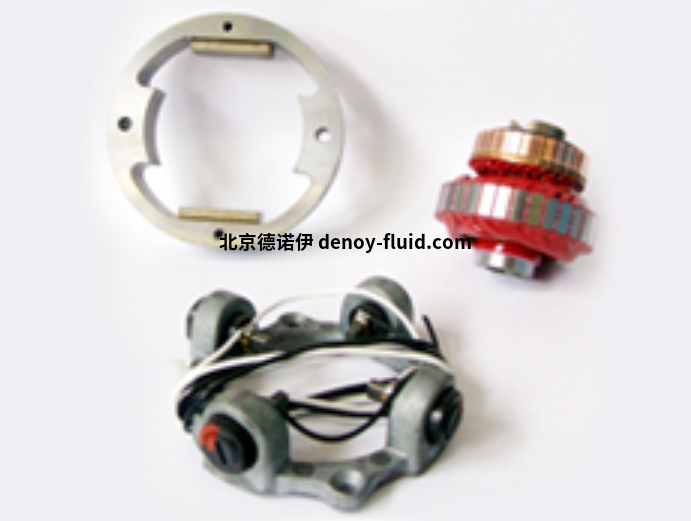

TGF 2030 系列測速發電機是所有 TT-293X 到 TT-9503 系列電機中使用的標準型號。它們?nèi)〈?TG-2168、TG-2150、TGF-2100 和 TGF-1800 型號。

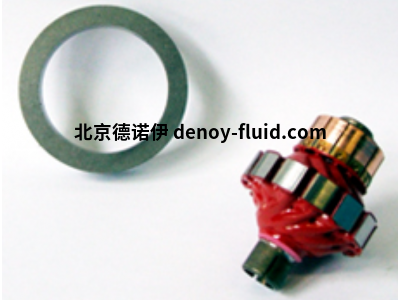

這些轉速計電樞通過壓縮杯形墊圈并將銷插入與電樞輪轂中的 V 形槽接觸的軸而固定到電機軸上。具有 -247 或 -266 機械劃線編號的型號具有方形輪轂，并用精密螺母固定在螺紋軸上。
標準功能
環氧樹脂涂層 3M/262
溫度范圍高達 150℃
轉速范圍高達 6000 rpm
適合 Ø 0.4725" 或 0.625" 軸
選項
特殊電壓繞組
各種機械變化
低紋波型號
TGF-2030-147 A型號具體參數舉例：
電壓靈敏度 V/Krpm： 19.0
直流電阻?： 26
電感 mH： 24
最小負載電阻 ?： 2.6K
紋波電壓 % pk - pk：2
主要紋波頻率 cycles/rev：66
最大繞組溫度 ℃：130
測速發電機重量 ozs：22.5
轉子轉動慣量 oz-in-sec2：0.009
反轉錯誤 % ：1
線性度 % ：1
轉速計摩擦力矩 oz-in ：3
輪轂孔徑 inches：0.473
