ELAFLEX SPANNFIX 安全連接可以使用標準工具輕松快速地安裝。在背面的“OD”列中當插入連接器時軟管的外徑必須位于哪個尺寸范圍內。 SPANNFIX 適合所有在值內的 ELAFLEX 軟管。

如果尺寸和設計與 ELAFLEX 軟管相符，其他制造商的軟管也可以與 SPANNFIX 組裝。

SPANNFIX 的內表面具有高肋，因此夾持范圍大。因此，壁厚較厚的軟管有空間，由虎鉗的壓縮力移位的橡膠材料可以逃逸到其中。

注意：為了測試導電性和壓力測試，以及軟管的標簽，必須遵守適用的規定。安裝后由軍械師負責檢查。

拆卸：為此，圖示的工作部分 3 - 6 以相反的順序應用。沒有虎鉗的壓力，鎖銷無法拔出。

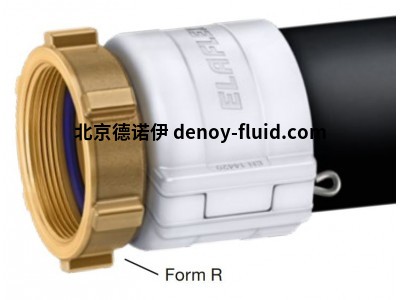

SPANNFIX NR（不能拆卸） 安裝類似于 SPANNFIX。鎖定銷沒有孔眼，因此組裝后無法拆卸。組裝后應填塞（密封）開口。

ELAFLEX MX 內螺紋軟管接頭符合 EN 14420-5 標準，帶有可重復使用的擠壓鋁 SPANNFIX 安全綁定。鎖定銷和鉸鏈銷由不銹鋼制成。標稱壓力高達 25 bar。耐化學性

軟管接頭由 1.4571 (1.4408) 制成。螺母由 1.4408、1.4571 或 1.4301 制成。聚四氟乙烯密封

型號：

MX 19-3/4"

MX 19-1"

MX 25-1"

MX 25-1V4"

MX 32-1%4"

MX 32-1V2"

MX 32-2"

MX 38-1/2"

MX 38-2"

MX 40-2"

MX 45-2"

MX 50-2"

MX 50-2" NPSH

MX 50-2V2"

MX 63-2V2"

MX 63-2/2" NPSH

MX 63-3"

MX 75-3"

MX 75-3" NPSH

MX 75-5/2" AI

MX 100-4"

MX 100-5V2"

MX 100 5%2" L

MX 100-5/2" Al

MX 19-34" SS

MX 19-1" SS

MX 25-1" SS

MX 25-1%4" SS

MX 25-1%2" SS

MX 32-1%4" SS

MX 32-1V2" SS

MX 32-2" SS

MX 38-1V2" SS

MX 38-2" SS

MX 38-S60 SS

MX 50-2" SS

MX 50-2/2" SS

MX 63-2V2" SS

MX 75-3" SS

MX 100-4" SS

MX 100-5V2" SS
