扭矩最高29600Nm

孔徑350mm

盤式聯軸器采用全金屬、無潤滑設計，具有抗扭剛度。扭矩通過圓盤傳遞，圓盤交替安裝（在同一個螺栓圈上）到圓盤組組件的驅動和從動法蘭上。

不對中能力取決于組件厚度、圓盤材料、驅動螺栓的數量以及驅動螺栓之間材料的自由跨度。

總扭矩能力取決于碟片組的厚度、驅動螺栓的總數及其螺栓圓周。在大多數情況下，盤式聯軸器具有兩個彈性元件和一個墊片。由于所有部件都是正連接的，這種盤式聯軸器確保了良好的固有平衡特性，因此通常在電機速度下使用而無需額外的平衡。

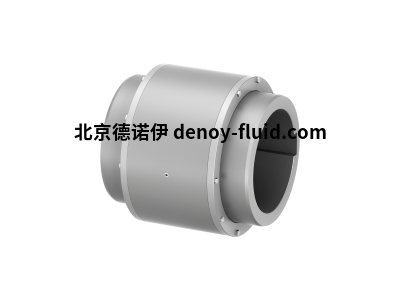

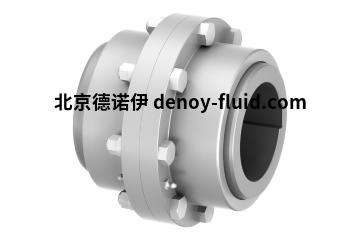

Escodisc DMUCC 系列采用緊密耦合設計，帶有分離式墊片。它的高扭矩、孔徑和不對中能力使其成為緊密耦合齒輪和彈性型聯軸器的理想免維護替代品，并且可以進行修改，從而可以在不修改現有裝置的情況下更換齒輪和彈性聯軸器。其分離式隔板設計允許斷開兩臺機器并更換盤組，而連接的機器不會發生任何軸向位移。Escodisc DMUCC 系列是高達 29,600 Nm（可根據要求提供更大）的應用的理想解決方案，其高度自然的內在平衡最大尺寸為 85。

Escodisc DMUCC 系列提供：

可在現場更換的組合式碟片組

具有優化形狀的圓盤組合成一個包

填料避免圓盤之間的接觸，因此沒有微動腐蝕

在盤組故障的情況下保證慣性下降扭矩傳遞

易于組裝和拆卸

與其他 Escodisc 聯軸器一樣，Escodisc DMUCC 系列也提供：

優化的異形不銹鋼圓盤可實現均勻的負載分布

AISI 301 全硬不銹鋼圓盤

特殊電鍍硬件

精確鉆孔和鉸孔的法蘭孔

黑色氧化整體鋼部件，涂油保護

高扭矩和高連續錯位能力

免維護

相關設備上的反作用力非常低且可預測

無盤翹曲，盤間無微動腐蝕

溫度范圍 -40°C 至 270°C

由于使用不銹鋼圓盤和受保護的螺栓，在骯臟和腐蝕性環境中沒有問題
