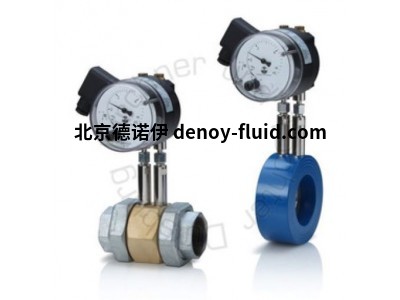

Kirchner und Tochter DDM 孔板設計用于測量和控制液體和氣體的流量。
該裝置根據壓差原理工作。
孔口處的壓差與通過管道的體積流量的平方成正比。
Kirchner und Tochter DDM-DN 節流孔安裝在管道的法蘭之間。DDM-Rp/Gi/Ga 節流孔使用管接頭或內螺紋或外螺紋安裝在管道中。穩流區域應為安裝點上游 6 DN 和安裝點下游 4 DN。
Kirchner und Tochter DDM 孔口可以配備市售的電氣或機械壓差計/開關或變送器。
Kirchner und Tochter DDM
根據 DIN EN 1092-1 在法蘭之間安裝
符合 DIN EN ISO 228 的內螺紋和外螺紋
管接頭符合 DIN EN 10226-1 (ISO 7-1)
根據客戶對液體和氣體的規格進行校準
水平或垂直安裝
無磨損,無移動部件
精度 滿量程的 2.5%
可選的差壓表/ - 各種設計的變送器
Kirchner und Tochter類型系列
Kirchner und Tochter法蘭間組件的DDM-DN孔口
Kirchner und Tochter帶管接頭的DDM Rp孔口
Kirchner und Tochter DDM Gi孔板,帶內螺紋
Kirchner und Tochter帶外螺紋的DDM Ga孔口
Kirchner und Tochter DDM Kompakt孔板,帶符合DIN EN 61518的差壓測量裝置連接
Kirchner und Tochter DDM防爆設計
技術數據
孔口處的測量原理壓差
空氣壓差:5-1000毫巴
H2O:100-1000毫巴
壓力損失約為壓差的40%
耐壓強度DDM
PN 16(請注意顯示單元)Perm。環境溫度-10+70攝氏度
燙發。介質溫度2)標準-10+最高70°C,最高130°C(絕緣線路),可選擇高于130°C的高溫設計
法蘭之間(DN)PN 10或PN 16,符合DIN EN 1092-1,A型和B型管接頭(Rp)
兩件式管件:帶圓柱形內螺紋的插入件
符合DIN EN 10226-1(ISO 7-1)
內螺紋(Gi)氣缸內緊固螺釘螺紋符合DIN EN ISO 228
外螺紋(Ga)氣缸外緊固螺釘螺紋符合DIN EN ISO 228 T1。
防爆制造商聲明,符合2014/34/EUCategory 3,Zone 2,T6-T1
材料
DDM DNRing S355,可選1.4571
腐蝕防護腐蝕等級
環氧粉末涂料,
交通藍(RAL 5017)光澤度C3
孔口1.4571
DDM轉速、-Gi、-Ga
鍍鋅可鍛鑄鐵管接頭(僅Rp)
孔板黃銅密封NBR,其他按要求提供
