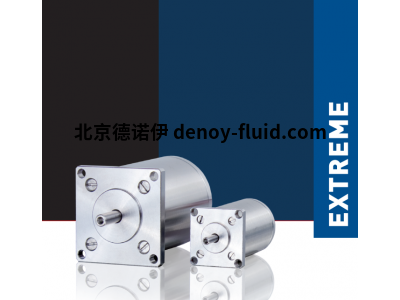

phytron步進電機VSS26 技術細節

用于真空、空間或低溫的兩相步進電機

高沖擊和振動載荷

真空度高達 10-11hPa

為每個應用定義溫度范圍

抗輻射能力高達 106焦/千克

保持扭矩從 3.4 mNm 到 13 Nm

直徑 19 至 125 mm

每轉全步數：200 （1.8°）

排氣口以防止氣體夾雜

phytron步進電機VSS26 參數

電流/相位輸入A：1,2

電阻/相位Ω：1.7

感應/相位mH：1.0

最大工作跨度v：70

保持轉矩mNm ：28

保持力矩mNm: 1.9

轉子的質量慣性kg cm2：0,006

軸向載荷N：5

徑向載荷N：5

重量kg：0.13

phytron用于粒子加速器的步進電機主軸設計（腔調諧器）

•步進電機，200步/轉（1.8°），帶集成齒輪箱50:1（10000整步/轉）

•設計用于1300 N軸向力

•主軸和螺母系統，非磁性

•干式潤滑，適用于-270°C至+40°C的超高真空度（也可在工作溫度>35°C時使用潤滑脂潤滑）

•外殼、法蘭和內部結構的材料由不銹鋼或鈦

•可選EMC電纜屏蔽

•繞組中集成的K元件

phytron溫度管理

所用的所有材料都是以這樣一種方式選擇的，即它們可以在超高壓電機中短時間承受高達300°C的繞組溫度。由于真空中缺乏對流，電機有時會根據占空比迅速升溫，并且通常在高溫水平下運行。K元件作為標準集成在我們的超高壓電機中，可以對繞組進行溫度監測。鉑探針（PT）或客戶專用傳感器可以添加到所有真空電機中，作為K元件的替代品。這樣你就可以安全地保護你的發動機不過熱。

phytron抗輻射性

隨著真空等級的提高，電機被設計用于更高的輻射暴露，因此它們也可以在輻射源附近使用（例如在醫學和研究中）。雖然精細真空電機只能在劑量不超過10 J/kg的情況下安全使用，但超高壓電機可以在劑量不高于106 J/kg的條件下安全運行。如果發動機不是為輻射而設計的，不僅所有的絕緣層都會受到影響，尤其是粘合劑會使?jié)L珠軸承的潤滑脂退化，變得堅韌，降低效率，最終堵塞發動機。
