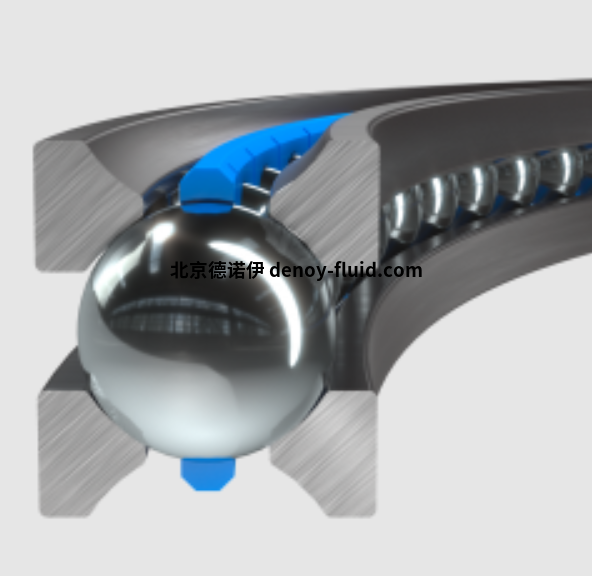

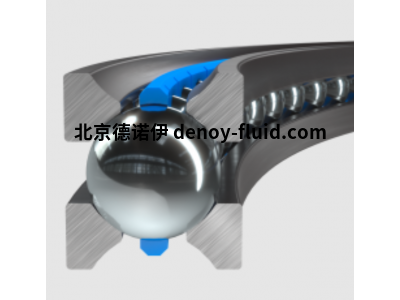

LER型Franke 軸承元件的特點是橫截面緊湊，價格優惠。

Franke LER 軸承元件適用于中等轉速和精度。它們以平穩運行、高動態性和緊湊的安裝空間而令人信服。由于接觸面筆直，它們可以很容易地集成到周圍的設計中，并具有很高的剛性。低廉的價格使LER型軸承元件成為一種經濟的解決方案。LER通常在沒有間隙的情況下安裝。預緊力可根據要求單獨調整。





技術數據



材料



滾珠環：硬化和回火鉻硅鋼 滾動體：硬化滾動軸承鋼



保持架： 聚酰胺或熱塑性聚氨酯



工作溫度



-30 °C 至 +80 °C，短期高達 +100 °C



圓周速度



最大 5 米/秒，無密封 最大 10 米/秒



潤滑劑



殼牌Gadus S3 V220 C2





現在小尺寸的新品：

Franke LER 1.5



基本數據

安裝空間 5 x 6 mm

KKØ： 40 - 150 mm



優點

小的安裝空間

重量極輕

可調預緊力

價格便宜

無間隙

高彈性

矩形型材，制造和裝配成本低





小的安裝空間，低的價格

在一般小型化過程中，F(xiàn)ranke 開發了 LER 1.5 軸承元件。在競爭激烈的小型、緊湊和輕質軸承領域，F(xiàn)ranke LER 1.5 是節省空間的。與薄型軸承或塑料滑動軸承相比，LER 1.5 上的預載荷也可以根據應用標準精確調整。LER 1.5不僅以其特殊的性能給人留下了深刻的印象，而且以其特別誘人的價格而著稱。



矩形型材的優點

與所有 LER 型軸承一樣，LER 1.5 具有由矩形型材制成的導線。因此，這里也可以將線床制成直角。這在微型區域特別有用，并大大降低了制造外殼部件的成本。此外，矩形輪廓提高了剛性，使組裝更容易。



應用領域

LER 1.5 特別適用于超緊湊型應用，例如用于人機協作 （HRC） 的敏感機器人、機器外骨骼或醫療應用。新型 LER 1.5 安裝空間小，完美地滿足了搬運和自動化領域的小型化趨勢。小型轉盤、夾具或機械手可以精確移動，并具有高負載能力。



Franke LER 1.5 5 x 6

Franke LER1.5-0040

Franke LER1.5-0050

Franke LER1.5-0060

Franke LER1.5-0070

Franke LER1.5-0080

Franke LER1.5-0090

Franke LER1.5-0100

Franke LER1.5-0110

Franke LER1.5-0120

Franke LER1.5-0130

Franke LER1.5-0140

Franke LER1.5-0150



Franke LER 2 7，5 x 8，9

Franke LER2-0080

Franke LER2-0100

Franke LER2-0120

Franke LER2-0140

Franke LER2-0160

Franke LER2-0180

Franke LER2-0200

Franke LER2-0220

Franke LER2-0240

Franke LER2-0260

Franke LER2-0280

Franke LER2-0300

Franke LER2-0320

Franke LER2-0340

Franke LER2-0360

Franke LER2-0380

Franke LER2-0400



Franke LER 3 11 x 13

Franke LER3-0100

Franke LER3-0150

Franke LER3-0200

Franke LER3-0250

Franke LER3-0300

Franke LER3-0350

Franke LER3-0400

Franke LER3-0450

Franke LER3-0500

Franke LER3-0550

Franke LER3-0600

Franke LER3-0650

Franke LER3-0700

Franke LER3-0750

Franke LER3-0800

Franke LER3-0850

Franke LER3-0900

Franke LER3-0950

Franke LER3-1000

Franke LER3-1100

Franke LER3-1200

Franke LER3-1300

Franke LER3-1400

Franke LER3-1500



Franke LER 4 14 x 16

Franke LER4-0200

Franke LER4-0250

Franke LER4-0300

Franke LER4-0350

Franke LER4-0400

Franke LER4-0450

Franke LER4-0500

Franke LER4-0550

Franke LER4-0600

Franke LER4-0650

Franke LER4-0700

Franke LER4-0750

Franke LER4-0800

Franke LER4-0850

Franke LER4-0900

Franke LER4-0950

Franke LER4-1000

Franke LER4-1100

Franke LER4-1200

Franke LER4-1300

Franke LER4-1400

Franke LER4-1500



Franke LER 5 15，75 x 17，5

Franke LER5-0250

Franke LER5-0300

Franke LER5-0350

Franke LER5-0400

Franke LER5-0450

Franke LER5-0500

Franke LER5-0550

Franke LER5-0600

Franke LER5-0650

Franke LER5-0700

Franke LER5-0750

Franke LER5-0800

Franke LER5-0850

Franke LER5-0900

Franke LER5-0950

Franke LER5-1000

Franke LER5-1100

Franke LER5-1200

Franke LER5-1300

Franke LER5-1400

Franke LER5-1500

Franke LER5-1600

Franke LER5-1700

Franke LER5-1800
