Leine & Linde AB公司于1967年在瑞典斯德哥爾摩創立。

Leine Linde 是為工業應用提供堅固耐用的編碼器、傳感器和系統電子設備的制造商。



絕對值和增量式編碼器

Leine Linde 開發和制造用于苛刻環境的定制編碼器和傳感器解決方案，以及用于精確反饋速度或位置的先進測量系統。



重載編碼器和傳感器



Leine Linde M500

Leine Linde 的新電感式編碼器系列 M500 系列旨在應對當今的挑戰以及未來的要求。

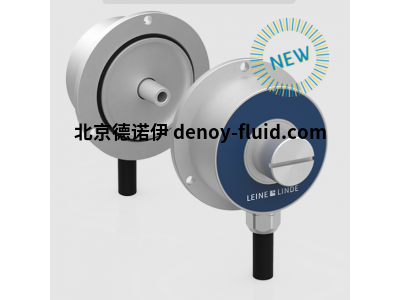

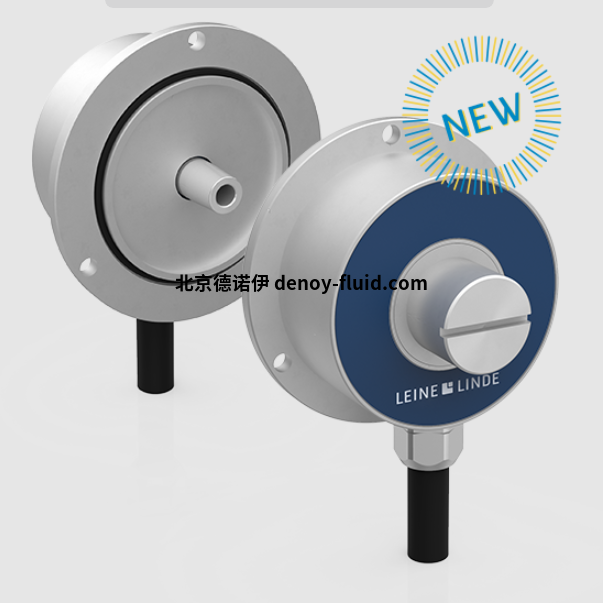

Leine Linde MZI 594-1361848-01

模塊化滑動軸增量編碼器

•堅固耐用的實心軸編碼器

•短路保護輸出

•IP69，IPX9K

•感應掃描

•滑動軸

•無軸承



無軸承設計的電感式 58 mm 增量編碼器

采用無軸承設計，使用壽命長

滑動軸布置以補償熱沖擊

掃描質量不受濕度、灰塵和其他污染的影響

采用感應式掃描技術，不受電場或磁場影響

結構緊湊 （ø58 mm x 45 mm），非常容易正確安裝

通過使用感應式掃描，編碼器可以提供高分辨率 - 每轉多達 8192 個脈沖 - 高精度且不受濕度或污染的影響。其使用壽命不受軸承磨損的限制。無軸承設計也是一個非常緊湊的解決方案。獨特的滑動軸設計可自動補償發電機或電機轉子軸因熱膨脹引起的運動。





性能：



工作溫度：-40°C+100°C

入口防護等級[IEC 60529]：IP69

入口防護等級[ISO 20653]：IPX9K

振動[IEC 60068­2­64]：≤300 m/s²

沖擊[IEC 60068­2­27]：≤2000 m/s²

軸間隙（軸向）：±3 mm

轉速：6000 rpm

軸材料：不銹鋼

蓋子材料：鋁（陽極氧化）

重量：330克

類型：MZI

型號：594

軸類型：B.25 mm（1:10）錐形

法蘭類型：90法蘭

軸固定：軸向螺釘

分辨率：2048 ppr

電源：9-30 Vdc

輸出信號：HTL

連接類型：電纜，PXS 7.9 mm PUR 5x2x0.25

連接方向：徑向

電纜長度：1.50米

通道數量：6（S00，S00\，S90，S90\，Sref，Sref）

狀態信號：有

極性保護：是

短路保護輸出；是

24 Vdc時電流消耗：60 mA（9 Vdc時高達130 mA）

增量輸出負載：±40 mA

50米電纜的輸出頻率高達：205 kHz

100kHz時電纜長度高達：100m

通道間隔：90ºel±25ºel

編碼器精度：<300英寸（弧秒）@<500 rpm

占空比：180ºel±27ºel

啟動時間：< 2 秒



其余型號：

Leine Linde MZI 594

Leine Linde MHI 594 20hs

Leine Linde MHI 594 12ths

Leine Linde MSI 593
