憑借 40 年的自動化經驗，我們能夠滿足閥門市場的當前要求，并與 bar-agturn 一起，我們?yōu)椴煌目蛻羧洪_發了

一種新的氣動直角回轉執行器。

由于其特殊的設計、堅固的結構和技術特性的多功能性，我們滿足了從設備設計師和設備制造商到用戶的需求。

這涵蓋了非常廣泛的扭矩值和旋轉角度。

bar多功能執行器GD-040使用

截止閥有 18 種不同的尺寸和 2 至 13.040 Nm 的扭矩，因此每種應用都有合適的旋轉執行器。

蓋子和外殼的高質量粉末涂層由硬涂層鋁制成，即使在惡劣的環境條件下也能使用。

電磁閥接口位于型材的高處，易于接近，從而優化了先導閥的安裝。

電磁閥連接另一側的終端位置調節便于調節過程。

標準化接口 VDI/VDE 3845 可用于設置所有商用信號和控制設備。

位置指示器是產品的一部分，配有用于顯示閥門位置的可變夾子。

終端位置可以在 0° 和 90° 之間以及 + 5° 到 -5° 之間配置，從而可以對閥門進行最佳調整。

每個執行器尺寸的大多數尺寸都有 2 個 ISO 法蘭模式，以確保閥門的靈活自動化。

八角形小齒輪連接使閥門的平行或?qū)沁x擇軸對準，并確保節省空間的執行器結構。

安全彈簧的組裝和拆卸簡單，設計用于在氣動扭矩和彈簧扭矩之間實現平衡。

每個控制壓力被分配給定義數量的彈簧，便于根據扭矩選擇執行器。

執行器外殼上的激光雕刻標記了法蘭圖案和空氣連接，以便清晰分配。

序列號也是激光雕刻的;這有助于隨時跟蹤執行器的制造過程。

精確銑削的活塞齒系統確保了更平穩的運行、最佳扭矩和低磨損。

通過對所有運動部件使用滑動軸承，可實現較長的使用壽命。

執行器具有不同旋轉角度的執行器變體，因此應用范圍廣泛。

通過對單作用和雙作用執行器使用相同的蓋子，可以降低庫存水平。

bar多功能執行器GD-040技術參數

重量kg 0,9

容積/雙沖程[L] 0,19

環境溫度 -20°C至+80°C

標稱旋轉角度 雙作用式:90°120°180°，單作用:90°

轉矩 2 ~13.040 Nm

控制壓力 2-8bar

型號

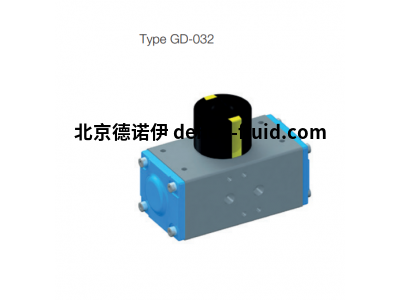

bar GD-032

bar GD-040

bar GD-052

bar GD-063

bar GD-075

GD-083

GD-092

GD-105

GD-125

GD-140

GD-160

GD-190

GD-210

GD-240

GD-270

GD-300

GD-350

GD-400
