了解更多 STORZ 液壓油缸系列設計用于準靜態操作，系統壓力最高可達 350 巴。

每個油缸直徑都有一個面積比 j=2 的活塞桿直徑。

所有活塞桿都經過感應淬火和鍍硬鉻處理

4 種最常見的安裝方式

請注意：不適用于主要為高頻和脈動負載的應用場合

技術數據

額定壓力：350 巴（35 兆帕）

靜態測試壓力：375 巴（37.5 兆帕）

活塞直徑： 50-100 毫米

面積比 j: 2

溫度范圍： -20...+80 °C

粘度范圍： 10...600 mm²/s 10...600 mm²/s

提升速度： 0-1 米/秒，取決于密封件類型

工作介質 礦物油符合 DIN 51524 標準，HFD 流體 HFA、HFB 和 HFC 流體可通過特殊設計實現

安裝類型

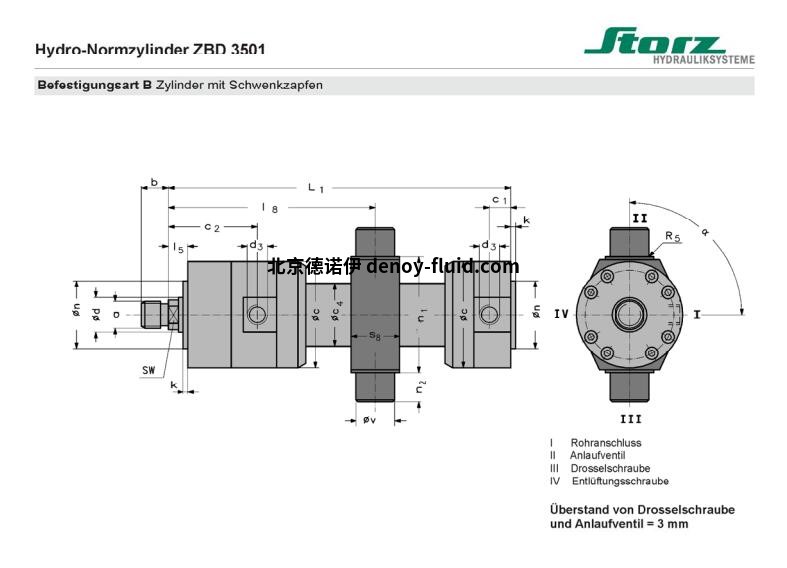

3501_b

B 帶耳軸的氣缸

3501_ca

CA 缸蓋上的圓形法蘭

3501_cb

氣缸底部的圓形法蘭

3501_db

DB 氣缸底部的連接眼

液壓缸符合 DIN、ISO 標準

ZBD 3501 - 標準液壓缸 - 公稱壓力 350 bar (35 MPa)

描述：

ZBD 3501 差動氣缸，帶或不帶末端位置汽化ND 350 bar (35 MPa)

該Storz液壓缸系列設計用于系統壓力高達350 bar的準靜態操作，即不用于主要為高頻和脈動負載的應用。每個液壓缸直徑都有一個表面比為p = 2的活塞桿直徑，所有活塞桿都經過感應淬火和硬鍍鉻處理。該系列液壓缸還提供 4 種最常見的安裝方式，頂部和底部均配有 G 型螺紋排氣螺釘。因此，也可使用微型連接件代替排氣螺釘。
