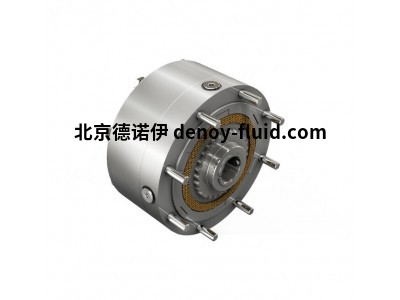

SL 制動器的操作

SL 制動器是一種彈簧加載和液壓釋放的液壓機械裝置。

彈簧在安裝在旋轉軸上的鋼板和安裝在齒輪齒圈內的燒結板之間施加壓縮力。

當施加油壓時，彈簧載荷被釋放，鋼板可在軸轂上自由軸向移動，從而實現軸的自由旋轉。

釋放油壓后，制動器重新啟動。

應用

土方機械

發動機

林業機械

叉車

移動式起重機

鐵路

掃路車

滑雪升降機

特種車輛

用于

動力換檔變速器

混合動力

制動器

彈簧式 SL 制動器設計用于需要故障安全制動器的所有應用場合。

制動器由液壓組件、板組件和驅動輪轂組成，由 TRANSFLUID 根據要求提供或客戶自行制造。

操作彈簧加載SL制動器專為所有應用而設計其中需要故障安全制動器。制動器由一個液壓組件、板組件和從動輪轂可以由TRANSFLUID根據要求提供，也可以由客戶制造。SL制動器是一種彈簧加載的液壓機械裝置并且液壓釋放。彈簧載荷在鋼板之間施加壓縮力，安裝在旋轉軸上的燒結板安裝在齒輪齒圈中。當施加油壓時，彈簧負載釋放板可以在軸轂上自由軸向移動軸的旋轉。通過倒油重新接合制動器壓力

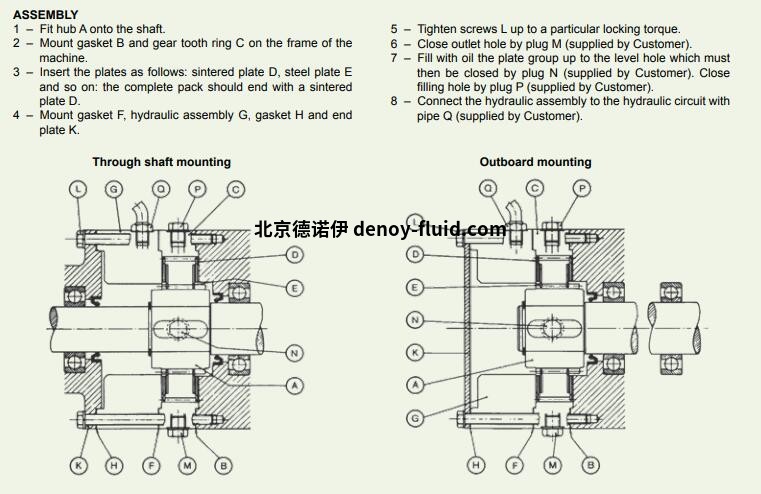

裝配

1 - 將輪轂 A 安裝到軸上。

2 - 將墊圈 B 和齒輪齒圈 C 安裝在機器框架上。

3 - 按如下步驟插入板：燒結板 D、鋼板 E、鋼板 E。

依此類推： 整套設備應以燒結板 D 結束。

4 - 安裝墊圈 F、液壓組件 G、墊圈 H 和端板 K。

5 - 將螺絲 L 擰緊至特定的鎖定扭矩。

6 - 用塞子 M （由客戶提供）關閉出油孔。

7 - 向板組注油，直至液位孔，然后必須用塞子 N （由客戶提供）關閉液位孔。

用塞子 P （由客戶提供）關閉注油孔。

8 - 用管子 Q （由客戶提供）將液壓組件連接到液壓回路。
