產品特點

- 閥體類型 T1 Wafer、T3 Lug、T8 Flange

- 面對面尺寸 PN10/16/25/40，符合 EN558-1 標準

根據 EN558-1 標準，ANSI cl.150/300

表 16 用于 T1 Wafer 和 T3 Lug

表 13 用于 T8 法蘭

- 頂部法蘭，符合 EN ISO 5211 標準

- 額定值 PN10/16/25/40，ANSI cl.150/300

- 最大工作壓力 50 巴

- 溫度范圍 -196°C ... +700°C （根據材料而定

- 密封性測試符合 API 598 標準

- 防火設計符合 BS 6755 第 2-87 部分，以及

修訂 2

- ATEX 選項 根據 ATEX 2014/34/EC 執行、

1 區和 21 區 - Gr II，Cat. 2 G/D

蝶閥 TITANIA 符合

安全要求。

設備指令 2014/68/EC (PED) 的安全要求。

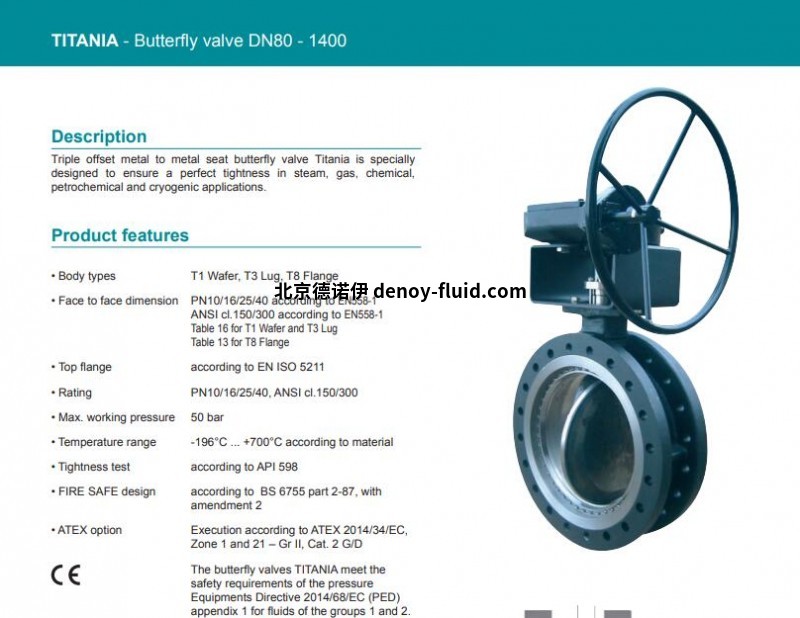

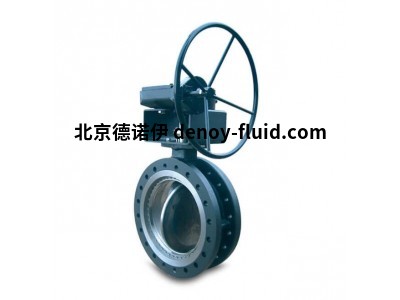

三偏心金屬對金屬閥座蝶閥 Titania 是專為蒸汽、氣體、化工、石化和低溫應用而設計的，可確保完美的密封性。

設計，以確保在蒸汽、氣體、化工、石化和低溫應用中的完美密封性、

石化和低溫應用中確保完美的密封性。

三重偏移功能：

緊度

偏移 1E：

旋轉中心偏離厚度表面，使整個密封件周圍完全接觸。

接觸整個密封圈。

偏移 2E：

圓盤的旋轉中心偏離管道中心線，以便清潔開啟閥門。

清潔開口閥。

偏移 3E：

第三個偏移量來自密封錐體的傾斜，可消除卡塞和摩擦。

并在密封件不變形的情況下實現完全密封（固體密封）。

雙向密封

關閉時無卡住和摩擦

密封件無變形

技術規格

細分市場

天然氣供應

發電

化學處理

石油和天然氣

船舶

區域冷卻/加熱

空氣分離

鋼鐵工業

機身材料-金屬機身類型-

晶片

凸耳

U 型截面

連接端

法蘭

擰緊-單向溫度范圍 (+/-)- < -40 °C

< -40 °C

-20 - +200 °C

> +200 °C

工作壓力（最大）-10bar 16bar 20bar 25bar 40bar 50bar 公稱直徑 (DN)-

80 毫米 / 3 英寸

100 毫米 / 4 英寸

125 毫米 / 5 英寸

150 毫米 / 6 英寸

200 毫米 / 8 英寸

250 毫米 / 10″

300 毫米 / 12 英寸

350 毫米 / 14″

400 毫米 / 16 英寸

450 毫米 / 18″

500 毫米 / 20″

600 毫米 / 24 英寸

700 毫米 / 28″

750 毫米 / 30 英寸

800 毫米 / 32″

900 毫米 / 36″

1000 毫米 / 40″

1100 毫米 / 44″

1200 毫米 / 48″

1400 毫米 / 56″
