與輸入信號成比例的恒定磁場、

與由金屬壓力產生的力矩進行比較。

氣動輸出信號。

改變變送器工作的直接方式（"直接 "或 "反向 "工作）。

直接 "或 "反向 "工作） 可通過改變

通過改變線圈的電流流向和修正

變送器的調節。

技術細節

- 輸入標準信號 4...20 mA; 0...20 mA

- 輸入反相信號 20...4 mA; 20...0 mA

- 輸出信號 20...100 kPa; 60...300 kPa

- 輸入電阻 ≤

- 基準誤差 0,6

- 滯后 0,25

- 額外錯誤：

壓力供應變化引起的誤差，最大不超過 10% 0,5%

O

環境溫度每變化 10 攝氏度，最大誤差為 0.8%

振動范圍

10 ... 60 Hz，振幅<0.35 mm

60 ... 500 Hz，加速度 5g max 1%

形成磁常數和換向磁場反應

在強度為 100 A/m, 50 Hz 時（根據 PN-EN 6100-4-8:1998），最大 0.5 允許的基準誤差

輻射磁場的形式干擾

由電壓產生的一系列快速瞬態干擾

峰值為 2 KV（根據 PN-EN 6100-4-4:2002），最大允許誤差為 0.5

來自 0.5 KV 電壓浪涌的磁場（根據 PN-EN 6100-4-5:1998），最大允許誤差為 0.5

 - 壓力供應 140 ±14 kPa; 400 ±40 kPa

無線電頻率為 10 V/m.，頻率范圍為

80 MHz 至 1 GHz（符合 PN-EN 6100-4-3:2002），最大 0.5 允許誤差基數

 - 工作位置可選

250W

，在所選位置上校正為 0

- 在 pz= 140 kPa 時，自身空氣消耗量最大為 0.35 kg/h

- pz= 140 kPa 時最大耗氣量為 7.5 kg/h

- 火花安全特性 II 2 G EExia

 IICT6/T5/T4

- 證書 KDB 04 ATEX 026X

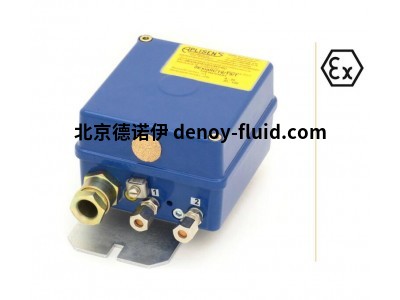

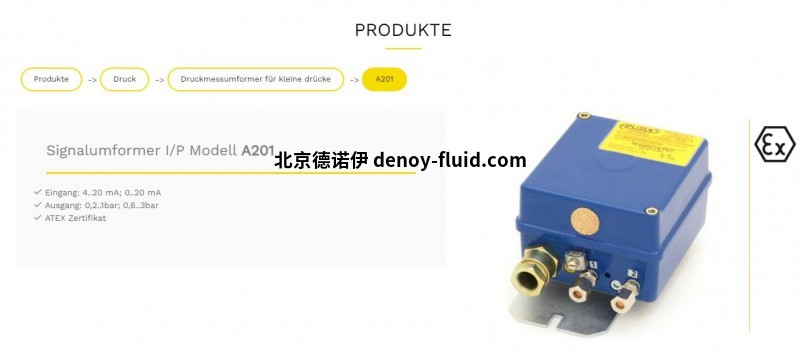

信號轉換器 I/P 型號 A201

 輸入：4...20 mA；0...20 mA

 輸出：0.2...1bar；0.6...3bar

 ATEX 證書

A201 型電-氣互感器是

用于轉換標準模擬電

信號，范圍為 20...kPa 或

60...300kPa 的標準模擬電信號。

工業系統。

該變送器與電子

自動化系統的執行元件。

變送器的工作原理是通過比較

線圈在恒定磁場中產生的力矩規則。
