技術規格

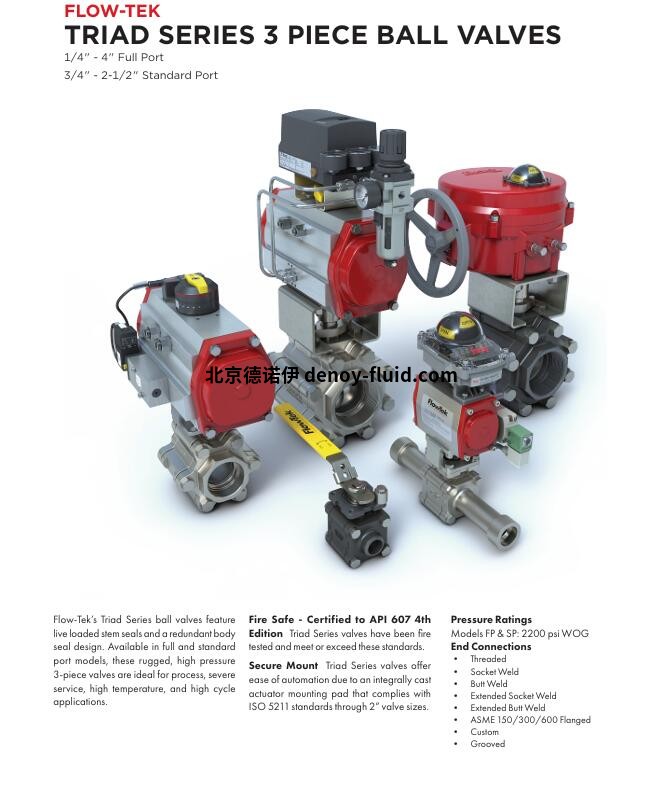

3段式球閥 - Triad系列

尺寸范圍

NPS ¼到4 / DN 8到100

閥體材料

不銹鋼、碳鋼、特種合金

溫度范圍

-50°F至550°F（-46°C至287°C）

閥桿材料

316不銹鋼

最大許用操作壓力

2200 psi CWP (151 Bar)

閥座材料

標配：TFM 1600，可選：Tek-Fil®、PEEK、UHMWPE、RPTFE、金屬、腔體填料

密封等級

零泄漏

球體材質

CF8M不銹鋼

閥體類型

三段式

設計標準

ASME B16.34  600級

端部連接

螺紋式ASME B1.20.1 NPT、承插焊接ASME B16.11、加長承插焊接、對頭焊接ASME B16.25、加長對頭焊接、法蘭式600 級、ASME B16.10、ASME B16.5

測試標準

API 598、MSS SP72

認證

API 607第4版、ATEX、CRN、NACE MR0175、PED、PE(S)R、TR CU、SIL

端口

全通徑NPS ¼到4 / DN 8到100

標準通徑NPS ¾到2½" / DN 20到65

結構長度

ASME B16.10、制造商標準

應用

流程、蒸汽、消防安全、工業氣體

特點和優勢

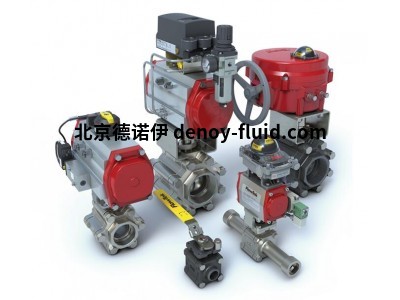

Triad系列3段式球閥具有動負載閥桿填料和冗余閥體密封設計。這類堅固耐用的高壓三段式閥門適用于加工、惡劣工況、高溫和高循環應用，可提供全通徑和標準端口型號。

閥體螺栓 (A) 作為標準配置，Triad 系列閥門采用六角頭螺栓將端接

螺栓將端接連接到帶螺紋的閥中心部分。這種

設計代替了通孔螺栓設計，確保了端蓋的精確對準

最大限度地減少潛在的問題，如在惡劣的溫度和熱條件下螺栓收縮和伸長。

螺栓收縮和伸長等潛在問題。減少

螺栓運動減少了閥體密封失效的幾率。

 球 (B) Flow-Tek 球經過精密加工和鏡面處理

以較小的操作扭矩實現氣泡密封關閉。球邊緣具有

球邊緣具有機加工弧度，可減少閥座磨損并延長使用壽命。

作為附加的安全功能，每個鋼球的球桿槽上都有一個孔，用于平衡球體腔和管路之間的壓力。

作為附加安全功能，每個球的閥桿槽上都有一個孔，可平衡閥體腔與管路介質流之間的壓力。

 閥體 (C) 閥體采用熔模鑄造，并經過固溶退火/正火處理，以獲得最高的質量和更長的使用壽命。

 正火，以達到最高質量和強度。不銹鋼

不銹鋼閥體和端蓋經過鈍化處理。碳鋼閥體

磷酸鹽涂層，以提高耐腐蝕性。所有閥體鑄件

都標有鑄造熱編號，以便完全符合 ASTM

標準。

閥座 (D) Flow-Tek 的閥座設計可確保雙向氣泡密封，同時提供最低扭矩。

密封，同時提供盡可能低的扭矩。彈性閥座

具有泄壓槽或外徑間隙，可釋放上游閥座的壓力。

上游閥座的壓力。這種設計減少了摩擦，最大限度地降低了閥座磨損，降低了操作扭矩。

降低操作扭矩。

 端接 (E) Triad 系列可提供螺紋端接、承插焊端接、對焊端接和加長焊端接、

螺紋、承插焊、對焊、擴展承插焊和對焊、ASME

600 法蘭連接或定制連接。

 雙鎖緊螺母設計 (F) 雙鎖緊螺母允許在閥門處于打開狀態時輕松安全地卸下手柄。

雙鎖緊螺母允許在閥門處于全線壓力下時輕松安全地卸下手柄。

 活負載閥桿密封件 (G) 活負載密封件大大增加了維護調整之間的循環次數。

大大增加了維護調整之間的循環次數。

3段式球閥

Triad系列

尺寸范圍

NPS ¼到4 / DN 8到100

溫度范圍

-50°F至550°F（-46°C至287°C）

最大許用操作壓力

2200 psi CWP (151 Bar)
