技術規格

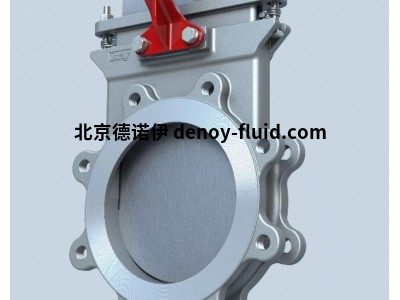

雙向刀閘閥—— 740系列

尺寸范圍

NPS 2至36 / DN 50至900

閥體材料

碳鋼 (WCB)、CF8不銹鋼、CF8M不銹鋼、CF3M不銹鋼、SAF 2205、SAF 2507

最大許用操作壓力

NPS 2到24：150psi / DN 50到600：10bar

NPS 30到36：100psi / DN 750到900：7bar

閥桿材料

304不銹鋼

閥體類型

單體式、支耳

閘門材料

304、316、317不銹鋼、SAF 2507、SAF 2205、17-4PH、Hastelloy® C、Monel®

閥座材料溫度范圍

Buna-N：-34至194°F (-36至90°C)

EPDM：-65至248°F (-54至120°C)

Viton®：-15至392°F (-26至200°C)

設計標準

MSS SP81

填料最高溫度

PTFE：500°F (260°C)

浸PTFE：450°F (232°C)

PTFE/Buna-N：194°F (90°C)

PTFE/Viton®：392°F (200°C)

PTFE/EPDM：248°F (120°C)

測試標準

MSS SP151

認證

ATEX、AWWA C520 (2019)、CRN、PED、PE(S)R、TR CU、UA TR

結構長度

MSS SP81

執行機構選項

手輪、斜輪齒輪、氣動、液壓、電動

應用

漂白劑輸漿、粗漿洗漿機和泵隔離、蒸發器黑液、紙漿、粉煤灰氣動輸送轉換閥、RAS回流活性泥漿、泵與設備隔離、工藝流體、泵與隔離槽罐

特點和優勢

740系列雙向刀閘閥采用堅固的單體式鑄造閥體，提供可重復的雙向密封。 配有密封效果更強的可更換鋼加固彈性閥座的博雷740系列閘門閥門可輕松在開/關應用中實現自動化。

特征

設計支持手動和氣動執行之間的簡單快速轉換。配有一個潤滑劑注射端口，以最低的維護需求實現連續、順暢的操作。

U形夾設計和水平螺栓固定可以穩定閘門，確保正確對齊。

標準多層方形填料提供卓越的壓蓋密封。

可選增能星型密封填料增強壓蓋密封。

刮片/防擠出環可最大限度地縮小閥體和閘門之間的間隙。

全通經閥門設計提供無限制流道，實現最小壓降。

防偏轉門設計確保一致對齊，提供行業領先的耐久性。

可更換的柔性鋼絲加固彈性閥座可確保雙向零泄漏密封。

 設計特點

 設計用于雙向開關服務和隔離

隔離清潔、臟污、腐蝕性或粘性介質。

 1 Topworks 設計用于在手動和氣動驅動之間進行簡單、快速的轉換。

在手動和氣動執行之間進行簡便、快速的轉換。

手動閥包括一個潤滑劑注入口

潤滑劑注入口，可實現連續、平穩的操作，且維護量極低。

 2 懸臂設計和水平螺栓穩定閘門，確保正確對準。

確保閘門正確對準。

 3 標準多層方形填料提供卓越的壓蓋密封。

 4 可選的通電四密封填料可增強了壓蓋密封性。

 5 胸襯里適用于 12" 及以下尺寸，PTFE 防擠壓環。

6 不受限制的流道，通過全端口閥門設計實現最小壓降。

 7 閘閥設計確保在整個沖程長度上保持一致的

 8 機械固定的鋼增強彈性體

閥座確保雙向零泄漏關閉。

 9 鑄軛上部結構確保閥門設計堅固耐用，適用于不同的操作員/方向。

雙向刀閘閥

740系列

尺寸范圍

NPS 2至36 / DN 50至900

最大許用操作壓力

NPS 2到24：150psi / DN 50到600：10bar

NPS 30到36：100psi / DN 750到900：7bar

閥體類型

單體式、支耳
