VARIOLINE

單盤制動器 - 靈活設計

適用于各種應用

功能概覽

電動釋放

無級集中調節扭矩

無需調整氣隙

模塊化設計

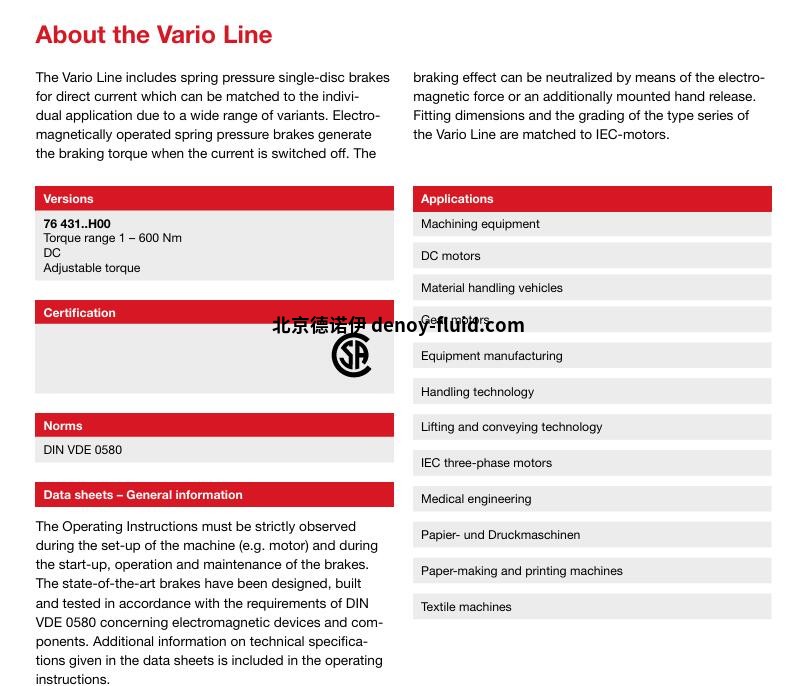

我們的 Vario 系列

Vario 系列包括直流彈簧壓力單盤式制動器，有多種型號可供選擇，以滿足不同應用的需要。

電磁式彈簧壓力制動器可在斷電時產生制動扭矩。通過電磁力或額外安裝的手動提升裝置，可以中和制動效果。VARIO 系列的安裝尺寸和型號系列分級與 IEC 電機相匹配。

技術細節

描述值

額定扭矩范圍 1 牛米 - 600 牛米

直流電壓 24、102、178、205 V

防護等級 IP 55

工作原理

彈簧單盤制動器為干式設計。利用電磁場產生的力來克服彈簧力產生的制動效果。彈簧單碟式制動器在無電源狀態下嚙合，在施加直流電壓時釋放。摩擦盤和輪轂之間的配合連接以及輪轂與機器軸（如電機軸）的連接確保了彈簧單盤制動器產生的扭矩（制動扭矩）能可靠地傳遞到機器（電機）上。

制動器設計

彈簧上閘式單碟制動器的電磁線圈外殼可容納牢固安裝的磁場線圈，制動器圓周上的連接電纜不含硅。電磁線圈外殼還包括壓縮彈簧，用于將電樞上的摩擦片壓向摩擦片或法蘭，從而壓向固定面，以產生彈簧制動器的制動效果。墊片套筒用于調節空氣間隙 "s"。摩擦盤上有花鍵齧合或方形套筒，可在輪轂上沿軸向移動。當直流電壓加到彈簧單盤制動器的磁場線圈上時，彈簧力會被電磁場力克服。這使得銜鐵釋放，制動效果被中和。被制動的軸不會受到制動器的任何軸向力。使用帶手動釋放裝置的制動器時，必須在制動器的外殼（如風扇罩）上開孔，以便安裝手動釋放桿。手動釋放裝置可以手動釋放制動器（例如在斷電的情況下）。當制動器上安裝了軸環時，只有將手柄推離固定面才能操作手柄。

工業制動器

彈簧制動器

高制動能量和耐磨性

KENDRION & INTORQ 彈簧制動器具有高允許制動能量、高扭矩和耐磨性。它們提供多種集成和安裝選項，因此是伺服和齒輪電機、機器人和自動化、電梯、升降機、風力渦輪機、輸送系統、醫療技術和許多其他應用的理想選擇。除標準目錄制動器外，Kendrion 還提供客戶定制的制動器解決方案，并為客戶選擇合適的制動器解決方案提供支持。
