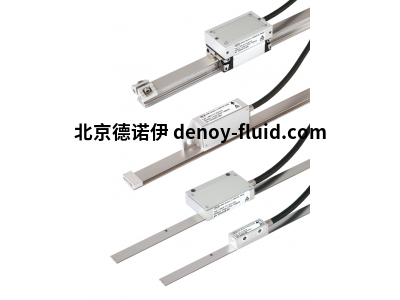

產品技術介紹： AMO GmbH LMKA3010S 絕對式光柵尺

一、產品概述

AMO GmbH LMKA3010S 絕對式光柵尺是一款高性能的線性位移測量設備，由德國AMO GmbH公司研發生產。該產品采用先進的感應式測量原理，結合精密的機械設計和電子技術，能夠?qū)崿F(xiàn)非接觸式、高精度的位移測量。它廣泛應用于機械制造、自動化控制、精密加工等領域，為用戶提供了一個可靠、高效的測量解決方案。

二、技術參數詳解

1. 測量范圍：

• LMKA3010S 光柵尺的測量范圍可達 9200 毫米，滿足大多數工業應用場景的需求。其高精度測量能力使得它能夠在各種復雜的工作環境中提供準確的測量結果。

2. 測量方法：

• 本產品采用絕對式測量方法，每個測量點都有唯一的代碼，無需參考點或回零操作，簡化了測量過程并提高了工作效率。

3. 測量原理：

• 利用感應式原理，通過光柵尺內部的光學傳感器捕捉被測物體上反射回來的光信號，從而精確計算出物體的位移量。這種非接觸式的測量方式不僅提高了測量精度，而且延長了光柵尺的使用壽命。

4. 滑塊設計：

• 滑塊部分通過彈簧元件與光柵尺主體耦合，確保了滑塊在測量過程中的穩定性和可靠性。這種設計有助于減少因機械振動或沖擊導致的測量誤差。

5. 接口類型：

• 光柵尺配備了 SSI 接口，支持 1 Vpp 的附加增量信號輸出，便于與各種工業控制系統集成。訂貨代號 "SSI-1Vpp" 明確標識了這一特性，方便用戶在選購時識別和選擇。

6. 數字細分系數：

• 光柵尺具備 12 位的數字細分能力，這意味著其分辨率高達 250.0000 納米，能夠滿足高精度測量的要求，特別是在微細加工和精密裝配領域。

7. 測量步長 1：

• 在單次測量中，光柵尺能夠達到 250.0000 納米的最小測量步長，這對于需要高精度定位的應用非常關鍵。

8. 刻劃周期：

• 光柵尺的刻劃周期為 1000 微米，這是指相鄰兩個測量標記之間的物理距離，這個參數對于理解光柵尺的工作原理和性能特點很重要。

9. 增量信號：

• 光柵尺產生的增量信號約為 1 Vpp，這個信號幅度適用于與現代工業控制系統的兼容性，并能夠提供足夠的信號強度以確保數據傳輸?shù)姆€(wěn)定性和可靠性。

10. 信號周期：

• 光柵尺的信號周期為 40,000 微秒，這反映了光柵尺內部電子電路的工作頻率，對于確定測量速度和數據處理能力具有重要意義。

11. 增量信號/倍增：

• 光柵尺的增量信號經過 25 倍的放大，以提高信號的可用性，這對于長距離測量和提高信號質量至關重要。

12. 最大采樣頻率：

• 光柵尺的最大采樣頻率可達 16.00 kHz，這意味著每秒可以進行多達 16,000 次的測量，這對于動態測量和實時監控應用非常重要。

13. 供電要求：

• 光柵尺的供電范圍為 3.6 至 14 伏特直流電，這為用戶提供了靈活性，可以根據實際應用環境選擇合適的供電電壓。

14. 電氣連接方式：

• 光柵尺采用 M23 耦合器，通過 17 針引腳進行電氣連接，這種設計既保證了連接的穩定性，又方便了現場安裝和維護。

15. 端子分配：

• 光柵尺遵循 DIN 1184658 標準的端子分配，這有助于確保與其他設備的兼容性和互換性。

16. 電纜長度：

• 標準配置的光柵尺帶有 1.00 米長的電纜，這對于大多數應用場景來說已經足夠。對于特殊需求，也可以提供定制長度的電纜選項。

三、型號列舉與選擇指南

AMO GmbH

AMO LMK 2010S .08RI..25-20- 3,00-03S12-UJ

AMO WMKA2010S .1810..01-20- 256- 1,00-03S17

AMO WMS 1010A10-360-..-SA01-2RM003

AMO LMK 2010S .08RI..25-20- 3,00-

WMK 1005

WMK 1010

WMK 1105

WMK 1110

WMK 2005 BF20

WMK 2005 BF21

WMK 2010 BF20

WMK 2010 BF21

WMK 2030 BF20

WMK 2030 BF21

WMK 2105

WMK 2110

WMK 2130

WMKA 2010

WMKA 2110

四、應用領域

1. 機械制造：

• 在機械加工行業，LMKA3010S 光柵尺可以用于機床的精確定位和運動控制，確保加工精度和提高生產效率。

2. 自動化控制：

• 在自動化生產線上，光柵尺可以實現對機器人和傳送帶等設備的精確控制，提高整個生產流程的自動化程度。

3. 精密加工：

• 在微電子制造、鐘表制造等精密加工領域，光柵尺能夠提供微米甚至納米級的測量精度，滿足高精度加工的需求。

4. 質量檢測：

• 在產品質量控制環節，光柵尺可以用于測量產品尺寸，確保產品符合設計規范和行業標準。

5. 科學研究：

• 在物理實驗和材料科學研究中，光柵尺可以作為高精度測量工具，幫助科學家獲取精確的實驗數據。

五、技術優勢

• 高精度測量：

• LMKA3010S 光柵尺采用先進的感應式測量技術，結合精密的機械設計，實現了非接觸式、高精度的位移測量。其高分辨率和低誤差特性使其成為精密測量的理想選擇。

• 穩定性與可靠性：

• 光柵尺經過嚴格的質量控制和環境適應性測試，確保在各種工作條件下都能穩定可靠地工作。其耐用的材料和精密的制造工藝提高了產品的耐用性和可靠性。

• 易于集成：

• 光柵尺提供標準的 SSI 接口，方便與各種工業控制系統無縫集成。詳細的技術文檔和軟件支持幫助用戶快速掌握光柵尺的使用方法，并輕松地將其集成到現有的測量系統中。

• 靈活的定制服務：

• 根據客戶的特定需求，AMO GmbH 提供定制化的產品解決方案，包括非標準長度、特殊安裝方式等。這種個性化的服務有助于滿足不同行業和應用場景的特殊要求。

•

•
