德國 Behlke 的 HTS 30 - 06 - UF 超快速高壓開關在高壓脈沖技術領域有著地位和廣泛的應用。以下將對其進行詳細講解。







一、技術參數概覽







1. 電壓參數：該開關具有 3.6KV 的反向阻斷電壓能力。這一電壓等級使其能夠適用于眾多中等電壓要求的高壓脈沖應用場景，有效地控制電路中的電壓通斷，防止過高的反向電壓對系統造成損害，保障電路的穩定運行。







2. 電流參數：可處理 60A 的脈沖電流。雖然相較于一些大電流高壓開關其電流值相對較小，但在特定的對速度要求且電流需求適中的應用中，這一參數能夠很好地滿足需求，例如在一些小型化的脈沖功率實驗裝置或?qū)﹄娏骶纫筝^高的精細加工設備中發揮作用。







3. 脈沖上升時間：HTS 30 - 06 - UF 最為突出的特點之一就是其極快的脈沖上升時間，能夠達到納秒級，通常在 5 - 15 納秒左右。如此快速的脈沖上升特性使得它在對脈沖前沿陡峭程度要求苛刻的應用中表現，比如在超短脈沖激光系統中，能夠精準地控制激光脈沖的觸發瞬間，從而實現更高分辨率的激光加工、超高速的光通信信號調制等。







二、核心技術與設計亮點







1. 半導體結構優化：采用特殊設計的半導體結構，通過精確的摻雜工藝和多層結構設計，有效降低了載流子的傳輸時間，從而實現了快速的開關動作。這種結構在保證一定電壓和電流承載能力的同時，將重點放在了提升開關速度上，以滿足超快速脈沖應用的需求。







2. 低電感封裝設計：其封裝設計充分考慮了電感對脈沖上升時間的影響。采用低電感的封裝材料和結構布局，減少了電路中的寄生電感，進一步加快了脈沖的上升速度，并且降低了在脈沖切換過程中的能量損耗和電磁干擾，使得開關在高頻脈沖應用中能夠穩定可靠地工作。







3. 散熱考慮：盡管其功率相對不是特別高，但在連續脈沖工作模式下仍會產生一定熱量。產品采用了散熱效率較高的封裝材料，并在結構上預留了一定的散熱通道，以便在必要時能夠通過自然散熱或簡單的輔助散熱措施（如小型散熱片）來維持器件的正常工作溫度，確保其性能的穩定性和長期可靠性。







三、應用領域







1. 超短脈沖激光技術：在飛秒或皮秒級超短脈沖激光系統中，HTS 30 - 06 - UF 可作為關鍵的脈沖開關元件。它能夠精確控制激光脈沖的產生時間和頻率，通過快速開啟和關閉脈沖電流，為激光增益介質提供泵浦能量，實現超短脈沖激光的高效輸出。這種超短脈沖激光在微加工領域，如半導體芯片的精細光刻、生物醫學中的細胞顯微手術等方面有著極為重要的應用，能夠?qū)崿F(xiàn)亞微米甚至納米級的加工精度。







2. 高速脈沖測試與測量：在高速脈沖信號的測試設備和測量系統中，用于產生精確的高速脈沖激勵源。例如在高速數字電路的測試中，能夠模擬高速信號的脈沖特性，對電路的響應速度、抗干擾能力等進行精確測試和評估。同時，在一些物理量的脈沖測量系統中，如脈沖式超聲測量、脈沖式電磁測量等，它可以作為脈沖發射源，提供快速、準確的脈沖信號，提高測量的分辨率和精度。







3. 高頻脈沖功率應用：適用于一些高頻脈沖功率的特殊應用場景，如高頻脈沖變壓器的驅動、高頻等離子體發生器的脈沖控制等。在高頻脈沖變壓器驅動中，快速的脈沖上升時間有助于減少變壓器的磁滯損耗和渦流損耗，提高變壓器的工作效率和功率密度；在高頻等離子體發生器中，能夠精確控制等離子體的產生和維持，實現對等離子體特性的精準調控，用于材料表面改性、薄膜制備等工藝過程。







四、與同類產品相比的優勢







1. 速度優勢：其納秒級的脈沖上升時間在同類產品中處于地位。相比許多傳統的高壓開關，它能夠更快地響應脈沖控制信號，實現更為陡峭的脈沖前沿，這對于超快速脈沖應用來說是至關重要的，能夠顯著提升系統的整體性能和工作效率。







2. 小型化與集成化潛力：由于其相對適中的電壓和電流參數以及緊湊的設計結構，HTS 30 - 06 - UF 具有較好的小型化和集成化潛力。在一些對設備體積和重量有嚴格要求的便攜式脈沖設備或高密度集成的脈沖電路系統中，它能夠更方便地進行布局和安裝，有利于實現設備的小型化和多功能集成。







3. 低電磁干擾特性：得益于低電感封裝設計和快速的開關動作，該產品在工作過程中產生的電磁干擾相對較小。這在一些對電磁環境要求較高的應用場景中，如電子醫療設備、高精度測量儀器等周圍的脈沖設備中，能夠減少對其他設備的干擾，提高整個系統的電磁兼容性。







五、使用注意事項與維護要點







1. 觸發信號要求：需要精準的觸發信號來控制其開關動作。觸發信號的電壓幅度、脈沖寬度和上升沿斜率都需要嚴格按照產品手冊的要求進行設置。不合適的觸發信號可能導致開關無法正常工作，如觸發失敗、誤觸發或者提前導通等問題，從而影響整個系統的性能和穩定性。







2. 環境條件控制：雖然具有一定的環境適應性，但為了確保其長期穩定的性能，應盡量避免在惡劣的環境條件下使用。例如，過高的溫度、濕度或者強電磁輻射環境可能會對其半導體材料和封裝結構造成損害。在安裝和使用過程中，應保持環境的干燥、通風，避免靠近強電磁干擾源。







3. 定期性能檢測：定期對 HTS 30 - 06 - UF 進行性能檢測是保證其可靠工作的重要措施。檢測內容包括反向阻斷電壓、脈沖電流承載能力、脈沖上升時間等關鍵參數的測量。通過定期檢測，可以及時發現潛在的性能下降或故障隱患，以便采取相應的維護措施，如調整觸發信號參數、清潔散熱通道或更換老化的元件等。







德國 Behlke HTS 30 - 06 - UF 超快速高壓開關憑借其性能特點、設計優勢以及在多個領域的廣泛應用潛力，成為高壓脈沖技術領域中一款備受關注且價值的產品，為眾多先進技術的發展和應用提供了有力的支持。

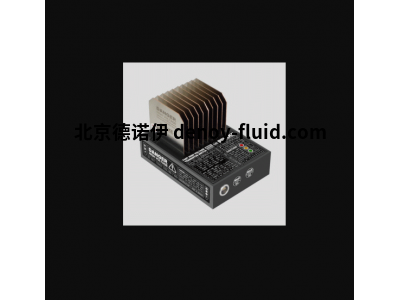

德國Behlke超快速高壓開關 HTS30-06-UF
