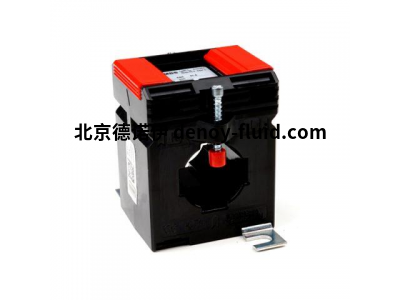

MBS ASK 31.5 2u 電流互感器：中高壓電力系統的精密感知核心

在現代電力系統的龐大脈絡中，電流互感器（CT）扮演著“感知器官”角色。它們精準地“觀察”著流動的電流，將難以直接測量的大電流轉換為標準化、安全的小電流信號，為保護、計量、監控和控制設備提供至關重要的輸入。在眾多品牌中，MBS (Mehta Power Solutions) 以其可靠性和技術創新在電力設備領域占有一席之地。其 ASK 31.5 2u 系列電流互感器，正是專為中高壓應用設計的精密測量解決方案的杰出代表。

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

一、 型號解析：ASK 31.5 2u 的命名密碼

·         MBS： 制造商標識，代表 Mehta Power Solutions。

·         ASK： 通常代表該系列電流互感器的特定設計代號或產品線名稱。不同制造商的代號含義各異，ASK 可能指代其特定的絕緣結構、外殼材料或應用目標（如變電站、發電機出口等）。

·         31.5： 這是該型號關鍵的技術參數之一，代表其額定絕緣水平。具體指：

o    額定工頻耐受電壓： 70 kV (方均根值，1分鐘)。

o    額定雷電沖擊耐受電壓： 170 kV (峰值)。

o    額定設備高電壓 (Um)： 31.5 kV (或 36 kV，依據標準不同略有差異，但絕緣水平相同)。這明確界定了 ASK 31.5 適用于35kV電壓等級的電力系統，常見于：

§ 35kV變電站的進線、出線、母聯、變壓器各側。

§ 大型工礦企業的35kV配電系統。

§ 風力發電、光伏電站的35kV集電線路或升壓站出口。

§ 大型電動機、電弧爐等高壓設備的保護與計量。

·         2u： 這是精度等級標識符。根據國際標準（如 IEC 61869）和國內標準（如 GB 20840）：

o    2： 表示測量（計量）繞組的精度等級為 0.2S級。

o    u： 表示保護繞組的精度等級為 5P級 (有時也用 P 直接表示)。這是一種雙繞組、雙功能設計的典型標識。

o    0.2S級： 精度的計量等級，特別適用于電能計量（關口表、重要用戶計費表），在額定電流的1%-120%范圍內具有極小的比值差和相位差，確保計量的公平性和準確性，滿足電能貿易結算的高標準要求。

o    5P級： 保護級精度，在系統發生短路故障時（電流可達額定電流的幾倍甚至幾十倍），能保證在規定誤差范圍內（通常為±1%或±3%的復合誤差）可靠傳變故障電流，確保繼電保護裝置（如差動保護、過流保護）快速、準確動作，切除故障，保障電網安全穩定運行。

二、 核心技術與設計特點

ASK 31.5 2u 電流互感器融合了多項關鍵技術，以滿足中高壓環境下的嚴苛要求：

1.      先進的絕緣系統：

o    主絕緣： 通常采用優質的環氧樹脂真空澆注工藝。這種工藝能排除氣泡，形成致密、均勻、無氣隙的絕緣體，具有的電氣強度、優異的機械強度（防爆、抗震）和耐候性（防潮、防污穢、防紫外線）。

o    內部絕緣： 一次導體、二次繞組等關鍵部件之間采用高性能絕緣材料（如Nomex紙、聚酯薄膜等）進行可靠絕緣。

2.      精密繞組工藝：

o    計量繞組（0.2S級）采用高純度銅導線，繞制工藝極其精密，確保在寬電流范圍內保持極低的磁化電流和損耗，這是實現高精度的基礎。

o    保護繞組（5P級）設計重點考慮抗飽和能力，采用適當?shù)臍庀痘蛱厥獯怕吩O(shè)計，確保在短路大電流下鐵芯不會過早飽和，在規定準確限值系數（ALF）下滿足精度要求。

3.      堅固耐用的結構：

o    外殼： 高品質的阻燃、耐候工程塑料（如PC/ABS）或硅橡膠外殼，提供優異的機械保護和環境防護（IP防護等級通常較高，如IP55）。

o    安裝方式： 提供靈活的安裝選項，常見有面板開孔安裝（法蘭式）、母線（套管）貫穿式安裝、支柱式安裝等，適應不同開關柜（如KYN61, KYN28, GFC, MNS等）和安裝環境需求。

o    連接端子： 一次接線端子通常為鍍錫或鍍銀銅排或銅管，便于與一次母線可靠連接；二次接線端子采用防銹蝕、防松動的端子排，清晰標識繞組類型和端子號（如 1S1-1S2 為計量繞組，2S1-2S2 為保護繞組）。

4.      優化的磁路設計：

o    采用優質冷軋硅鋼片或更高性能的坡莫合金（用于特殊高精度要求），結合精確計算的氣隙（針對保護繞組），平衡計量精度和保護性能的需求。

o    良好的磁屏蔽設計，減少外部雜散磁場對測量精度的影響。

三、 關鍵性能參數詳解 (典型值，具體以廠家資料為準)

·         系統電壓等級： 35kV (Um=31.5kV / 40.5kV)。

·         額定一次電流 (Ipn)： 覆蓋范圍廣，常見如 100A, 150A, 200A, 300A, 400A, 500A, 600A, 800A, 1000A, 1250A, 1500A, 2000A, 2500A, 3000A 等，需根據實際回路負載電流選擇。

·         額定二次電流 (Isn)： 標準值為 1A 或 5A。中國及歐洲常用 1A（線路損耗小，對儀表要求高），北美等地常用 5A。ASK 31.5 2u 通常設計為 1A 輸出，以匹配高精度計量需求。

·         額定輸出 (VA)： 計量繞組 (0.2S)：典型值 10VA, 15VA, 20VA。保護繞組 (5P)：典型值 15VA, 20VA, 30VA (需同時滿足 ALF 要求)。

·         準確限值系數 (ALF)： 對于 5P 級保護繞組，該值至關重要。它定義了在保證復合誤差不超過5%的前提下，CT一次電流能達到額定一次電流的倍數。常見值如 10, 15, 20, 30。例如，5P20 表示在 20 倍 Ipn 下誤差仍≤5%。選擇 ALF 需根據系統短路電流水平和保護裝置要求計算確定。

·         儀表保安系數 (FS)： 對于計量繞組 (0.2S)，該值表示當一次電流超過此系數倍 Ipn 時，鐵芯應飽和，以限制輸出電流保護昂貴的計量儀表。常見值如 5, 10。

·         額定短時熱電流 (Ith)： CT在1秒內能承受的大短路電流有效值（不產生熱損壞）。例如，40kA, 50kA。

·         額定動穩定電流 (Idyn)： CT能承受的大短路電流峰值（不產生機械損壞）。通常為 Ith 的 2.5 倍。

·         溫升： 在額定負載和額定電流下，繞組的溫升不超過規定值（如 60K）。

·         局部放電水平： 高質量的環氧樹脂澆注CT局部放電量通常很低（如 <10pC @ Um），是絕緣可靠性的重要指標。

四、 核心應用場景

ASK 31.5 2u 憑借其 35kV 絕緣水平和 0.2S/5P 的雙重精度，廣泛應用于需要高精度計量和高可靠性保護的場合：

1.      35kV 變電站：

o    進/出線回路： 計量輸入/輸出電量（0.2S），提供線路過流、距離等保護信號（5P）。

o    變壓器高/低壓側： 計量變壓器損耗（0.2S），提供變壓器差動、過流等主保護及后備保護信號（5P）。

o    母聯/分段回路： 計量聯絡線電量（0.2S），提供母聯保護信號（5P）。

o    電容器/電抗器回路： 計量無功補償量（0.2S），提供過流、不平衡保護信號（5P）。

o    廠用/所用變回路： 計量站用電量（0.2S），提供保護信號（5P）。

2.      新能源發電場站：

o    35kV集電線路： 匯集各發電單元（風機、光伏組串逆變器升壓后）的電能，進行計量（0.2S）和線路保護（5P）。

o    主升壓變35kV側： 計量上網電量（關鍵結算點，必須0.2S級），提供升壓變保護信號（5P）。

3.      大型工礦企業：

o    35kV總降壓站： 計量企業總受電量（0.2S，用于成本核算），提供進線保護（5P）。

o    重要車間/大型電機供電回路： 計量關鍵負荷電量（0.2S），提供設備保護（5P）。

4.      電力市場關口計量點：

o    不同電網公司、發電廠與電網之間的電能貿易結算點，法規強制要求使用高精度計量CT（如0.2S級）。

五、 選型關鍵考量因素

選擇正確的 ASK 31.5 2u CT 型號對于系統安全、計量準確和保護可靠至關重要：

1.      額定一次電流 (Ipn)： 必須大于或等于安裝點的大長期工作電流，并考慮一定裕量（如1.2-1.5倍）。同時需考慮短時過負荷能力。

2.      系統短路電流水平： 這是決定保護繞組 ALF 值和額定短時熱電流 (Ith)/動穩定電流 (Idyn) 的關鍵依據。選型時必須確保 CT 的 Ith/Idyn 大于安裝點的預期大短路電流值，且 ALF 滿足保護裝置在大短路電流下可靠動作的要求。

3.      二次負載 (Burden)： CT的額定輸出 (VA) 必須大于或等于實際二次回路的總負載（包括連接導線阻抗、繼電器/儀表/智能終端的阻抗之和）。負載過重會導致 CT 過載，精度下降甚至飽和（尤其對保護繞組是災難性的）。精確計算導線長度、截面（通常至少 2.5mm² 或 4mm²）和設備功耗至關重要。

4.      精度等級組合： 2u 即 0.2S + 5P 是滿足計量和保護雙重高要求的經典組合。確認該組合符合應用點要求（如純保護點可能只需 5P/10P，純計量點可能只需 0.2S）。

5.      準確限值系數 (ALF)： 根據系統短路電流和 Ipn 計算所需的小 ALF (ALF_min = I_sc_max / Ipn)，選擇 CT 的 ALF 值應大于此值并留有一定裕量。

6.      安裝方式與尺寸： 必須與開關柜的設計（安裝面板開孔尺寸、母線位置、相間距）匹配。

7.      環境條件： 考慮海拔高度（影響絕緣）、環境溫度、濕度、污穢等級等，確保 CT 滿足運行環境要求。

8.      認證與標準： 確認產品符合相關國家/國際標準（如 IEC 61869, GB 20840）并通過必要的型式試驗和認證（如 KEMA, CESI, CNAS）。

六、 安裝、維護與注意事項

·         安裝：

o    嚴格遵循廠家說明書和安全規程（停電、驗電、接地）。

o    確保一次母線（導體）貫穿CT中心孔，接觸良好，避免受力。

o    二次接線牢固可靠，極性正確（至關重要，特別是差動保護回路?。?，端子標識清晰。二次回路必須一點可靠接地（通常在端子箱或保護屏處）。

o    保持足夠的安全距離（相間、對地）。

·         維護：

o    定期巡視檢查外觀（無破損、裂紋、放電痕跡）、緊固件、連接點溫度。

o    在投運前、大修后或必要時進行交接/預防性試驗，包括：

§ 絕緣電阻測試（一次對二次及地、二次繞組間及對地）。

§ 直流電阻測量（二次繞組）。

§ 極性檢查（必須正確！）。

§ 變比測試（確認匝數比正確）。

§ 勵磁特性（伏安特性）試驗（評估鐵芯特性，間接檢查是否有匝間短路）。

§ 比差/角差測試（計量繞組）：在實驗室條件下進行，驗證 0.2S 級精度是否達標。

§ 復合誤差測試（保護繞組）：在額定 ALF 下測試，驗證 5P 級精度是否滿足要求。

o    定期校驗（尤其關口計量 CT）。

·         注意事項：

o    嚴禁二次開路！ 運行中二次開路會產生危險高壓，危及人身設備安全。拆除二次儀表前必須先短接二次端子。

o    注意電流方向與極性。

o    保持二次回路清潔干燥，防止潮濕污穢導致絕緣下降或短路。

o    關注 CT 運行聲音（異常噪音可能預示內部故障）。

七、 總結：中高壓系統的可靠感知伙伴

MBS ASK 31.5 2u 電流互感器是專為 35kV 電力系統設計的精密測量與保護核心器件。其核心價值在于：

·         雙重高精度保障： 0.2S級滿足電能貿易結算和精準監測需求；5P級確保繼電保護在故障時可靠動作。

·         堅固可靠： 環氧樹脂澆注絕緣提供電氣、機械和環境耐受能力。

·         靈活適配： 寬范圍的一次電流選擇和多種安裝方式，適應不同應用場景。

·         安全基石： 滿足嚴格的動熱穩定要求，保障系統在短路故障下的安全。

在構建安全、穩定、高效、智能的現代電網和工業配電系統中，選擇像 ASK 31.5 2u 這樣性能優異、質量可靠的電流互感器，是確保系統“感知”準確、決策正確、運行順暢的關鍵一環。它默默無聞地矗立在開關柜中，卻是保障電力動脈健康運行的忠實哨兵和精密量尺。在選型、安裝和維護中給予它足夠的重視和嚴謹?shù)膽B(tài)度，是每一位電力工程師的責任所在。
