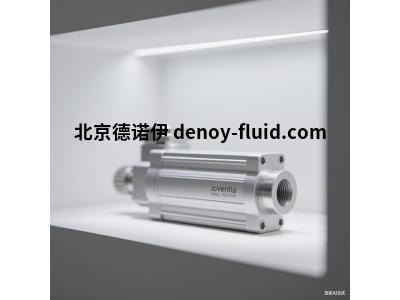

Joventa SMALL 系列執行器：緊湊身軀，掌控樓宇微氣候的精密力量

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

在追求高效、舒適與節能的現代智能樓宇中，對通風空調系統末端風閥的精確控制變得至關重要。來自瑞士Sauter集團旗下知名品牌Joventa的SMALL系列電動執行器，正是為滿足中小型風閥（如VAV變風量末端、風機盤管、小型新風閥等）精準調節需求而設計的緊湊型解決方案。它以其精巧的尺寸、可靠的性能和靈活的配置，成為暖通空調（HVAC）自動化控制系統中不可或缺的精密“肌肉”。

一、 品牌與定位：Joventa - 精密控制的代名詞

Joventa憑借數十年在樓宇自動化執行器領域的深耕，以其瑞士精工品質、卓越的可靠性和長久的使用壽命贏得了全球工程師的信賴。SMALL系列完美繼承了這一基因，定位于中小扭矩、空間受限的應用場景。其設計核心在于：

• 極致緊湊： 顯著節省安裝空間，尤其適用于吊頂內、設備箱等狹小區域。

• 性能可靠： 即使在緊湊結構下，仍保證穩定運行和長壽命。

• 靈活適配： 提供多種控制信號、扭矩選項和功能附件。

• 易于集成： 完美兼容主流樓宇控制系統（BMS）和溫控器。

二、 SMALL 系列核心特點與技術優勢

1. 精密的驅動技術：

   • 采用高質量同步電機，運行平穩安靜，功耗低。

   • 搭配高效的蝸輪蝸桿減速機構，實現高減速比，輸出扭矩強勁且自鎖性能優異（斷電時閥門位置保持）。

   • 內部集成過載保護，防止電機因機械卡阻損壞。

2. 靈活的控制與反饋：

   • 控制信號廣泛兼容：

     • 模擬量控制 (Modulating)： 標配 0-10V DC 或 2-10V DC 輸入信號，實現風閥開度的無級連續、精準比例調節。這是VAV系統等需要精確風量控制的理想選擇。

     • 開關量控制 (On/Off)： 提供 24V AC/DC 或 230V AC 控制電壓版本，用于簡單的兩位式（開/關）控制場景。

   • 位置反饋可選： 部分型號可選配 0/2-10V DC 或電阻值的位置反饋信號（后綴 -R），用于將實際閥門開度反饋給控制系統，實現更精確的監控和閉環控制。

3. 卓越的機械設計：

   • 緊湊堅固外殼： 工程塑料外殼輕巧堅固，提供良好的電氣絕緣和機械保護。

   • 便捷的連接方式： 通過堅固的彈簧夾緊裝置與風閥軸連接（標配適用軸徑Φ6mm，可選Φ8mm），安裝拆卸快速簡便，無需額外工具。也提供可選支架滿足不同安裝需求。

   • 標準旋轉角度： 提供 90° 或 95° 的標準旋轉行程，覆蓋絕大多數蝶閥、平行/對開多葉風閥的需求。

4. 環境適應性：

   • 寬工作溫度范圍： 通常設計用于 -5°C 至 +55°C 的環境溫度，滿足常規 HVAC 應用需求。

   • 防護等級： 通常達到 IP54，有效防止灰塵侵入和水滴濺射，保證在潮濕或粉塵環境（如吊頂內）的可靠運行。

   • 低噪音運行： 優化設計的齒輪機構確保運行噪音極低。

三、 Joventa SMALL 系列主流型號列表及關鍵參數

重要提示：型號命名規則及具體參數可能因產品更新或地區差異略有不同，以下列表基于常見配置，選型時務必以Joventa官方最新技術文檔為準。

功能后綴詳解 (常附加在基礎型號后)：

• -Z： 集成手動調節輪/手柄。允許在斷電或調試時手動操作閥門位置，非常實用。

• -G： 集成機械輔助開關（微動開關）?？捎糜谔峁╅y門達到末端位置（全開/全關）的信號，觸發報警或連鎖控制。

• -R： 提供位置反饋信號。通常是 0/2-10V DC 或電位計電阻信號。

• -230： 表示控制電壓為 230V AC (主要用于開關控制型號)。

• -F： 極其重要！ 表示帶彈簧復位功能的故障安全型執行器。當斷電或控制信號丟失時，內置彈簧會自動將閥門驅動至預設的安全位置（如全關或全開，取決于型號配置）。這是消防排煙閥、重要新風閥等關鍵安全應用必備的型號。（注意：標準SMT/SMV型號不帶此功能）

四、 典型應用場景

Joventa SMALL 系列執行器因其小巧與可靠，廣泛應用于各類需要精確風量調節或開關控制的場所：

• 變風量 (VAV) 系統末端： 精確控制送入房間的風量，實現區域溫控和節能。SMT/SMV 10.1/15.1 (模擬量帶/不帶反饋) 是主力。

• 風機盤管單元 (FCU)： 控制冷水/熱水盤管前的風閥或新風/回風混合風閥。SMT 10.1/15.1 (模擬量或開關量) 常用。

• 新風機組/空調機組： 控制小型新風閥、回風閥、排風閥或旁通閥。SMT/SMV 10.1/15.1 及其開關量型號適用。

• 實驗室通風柜/房間壓差控制： 需要快速響應和精確調節的排風閥或補風閥控制。

• 消防排煙系統： 關鍵！必須選用帶 -F 后綴的故障安全型執行器 (如 SMT 10.1-F/SMT 15.1-F)，確?；馂?zāi)時斷電閥門能自動復位到安全狀態（通常為開啟排煙或關閉阻煙）。

五、 關鍵選型參數與技術規格 (通用參考)

• 扭矩： 5 Nm / 10 Nm (根據風閥尺寸、類型、壓差和阻力選擇，務必留有余量)

• 旋轉角度： 90° 或 95° (標準)

• 控制信號：

  • 模擬量調節：0-10V DC / 2-10V DC 輸入

  • 開關量控制：24V AC/DC / 230V AC 控制電壓

• 位置反饋： 可選 0/2-10V DC 或電位計信號

• 工作電壓： 執行器驅動電源通常為 24V AC/DC (模擬量/24V開關) 或 230V AC (230V開關)

• 行程時間 (90°旋轉)： 約 150 秒 (標準，提供平穩調節)

• 工作溫度范圍： -5°C 至 +55°C (或更寬，具體查型號手冊)

• 防護等級： IP54

• 連接軸徑： 標準 Φ6mm (可選 Φ8mm 適配器)

• 外殼材料： 阻燃工程塑料

• 安全認證： 通常符合 CE, UL/cUL, RoHS 等標準。

六、 安裝與維護

• 安裝： 通過強力彈簧夾緊裝置直接卡在風閥驅動軸上（確保軸徑匹配，Φ6mm或Φ8mm）。務必保證執行器輸出軸與風閥軸同心，避免側向應力?？蛇x擇附加安裝支架增加穩固性。

• 接線： 嚴格按照產品接線圖操作，區分電源線、控制信號線和反饋線（如有）。確保電壓等級匹配。

• 調試： 接通電源和控制信號，觀察執行器旋轉方向和行程是否與風閥動作及控制要求一致（必要時可通過調整風閥連桿或執行器初始位置解決）。對于帶反饋型號，需在BMS中校準反饋信號范圍。

• 維護： SMALL系列執行器通常設計為免維護。主要工作是保持外殼清潔，防止粉塵油污大量堆積影響散熱和防護。定期檢查接線緊固性和機械連接可靠性。運行異常時（如噪音大、卡滯、不動作）應及時排查。

七、 選型與使用注意事項

1. 扭矩是核心： 務必準確計算或咨詢風閥廠家所需扭矩，并選擇留有足夠余量（通常建議20-30%）的SMALL型號。扭矩不足會導致執行器過載、發熱、損壞或閥門調節不到位。

2. 控制信號匹配： 確認樓宇控制系統（DDC控制器、溫控器）輸出的信號類型（0-10V? 開關量?）和電壓等級（24V? 230V?），選擇對應的執行器型號。反饋需求也要明確。

3. 安全要求： 對于消防排煙閥、防煙防火閥等涉及生命安全的閥門，強制選用帶彈簧復位功能的故障安全型 (-F 后綴) 執行器，并確認其安全位置（故障開/故障關）符合消防規范要求。

4. 防護等級： 在潮濕（如廚房排風）、多塵（如機房回風）或室外環境，確認IP54是否足夠，否則需考慮更高防護等級的產品或采取額外防護措施。

5. 環境溫度： 確保安裝位置的溫度在允許的工作范圍內。高溫環境會顯著降低執行器壽命和可靠性。

6. 手動操作： 如果調試或應急時需要手動操作閥門，務必選擇帶 -Z (手動調節輪) 的型號。

7. 認證要求： 特定項目或地區可能有強制認證要求（如UL, CE, VdS, LPCB等），選型時需確認執行器具有相應認證。

總結

Joventa SMALL系列電動執行器，以其瑞士精工的可靠性、精巧至微的尺寸、靈活多樣的配置，完美解決了中小型風閥自動化控制的空間限制與性能需求。無論是追求精準風量調節的VAV系統，還是需要可靠開關控制的風機盤管或新風閥，SMALL系列都能提供高效、靜音、持久的驅動解決方案。清晰的型號體系（SMT/SMV 10.1/15.1及其功能后綴變體）讓選型直觀明了，豐富的功能選項（手動調節、輔助開關、位置反饋、故障安全復位）滿足各種復雜應用場景。在構建高效、舒適、安全的智能樓宇環境時，選擇Joventa SMALL系列執行器，無疑是給通風系統的“末梢神經”配備了值得信賴的精密“動力源”。
