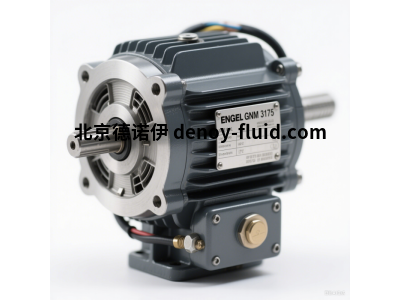

在追求精密控制、高可靠性和緊湊設計的自動化領域，直流電機始終扮演著至關重要的角色。德國ENGEL Antriebstechnik公司憑借其深厚的技術積累，推出的GNM 3175系列直流電機，正是為滿足現代應用需求而打造的杰出代表。這款集750W強勁功率、24V安全電壓、效率（高達85%）及緊湊100mm法蘭尺寸于一身的電機，成為眾多工程師在嚴苛應用環境下的動力核心。

一、核心功能參數解析：精準定義性能邊界

·         額定功率：750W - 在緊湊體積內提供充沛動力輸出，滿足中等負載驅動需求，如精密傳送、醫療設備驅動、自動化執行機構等。

·         額定電壓：24VDC - 采用安全特低電壓(SELV)，簡化系統安全設計，降低觸電風險，特別適用于醫療、食品、實驗室及移動設備（如AGV）。

·         額定轉速：3200 rpm - 提供高效運行區間，平衡速度與扭矩需求，適合多種工況。

·         額定扭矩：2.3 Nm - 在額定轉速下持續輸出的有效力矩，是驅動能力的關鍵指標。

·         峰值扭矩：> 6.0 Nm - 強大的瞬時過載能力，輕松應對啟動、加速或突發負載沖擊。

·         效率：高達 85% - 優化的電磁設計與低損耗材料應用，顯著減少能源浪費和發熱，降低運行成本，延長使用壽命。

·         法蘭尺寸：100 mm (符合IEC標準) - 高度標準化接口，確保與各類齒輪箱、聯軸器及設備的快速、兼容性集成。

·         防護等級：IP54 - 有效防御灰塵侵入及來自任意方向的水濺，適應工業現場、戶外移動平臺等存在粉塵、濕氣的環境。

·         熱保護：內置PTC熱敏電阻 - 實時監測繞組溫度，提供過熱預警或停機保護，防止電機因過熱損壞，提升系統可靠性。

·         反饋選項：標配增量式編碼器 (如500線/轉) - 提供精確的速度和位置反饋信號，是實現閉環控制（速度環、位置環）的基礎，保障運動控制精度。

·         工作溫度范圍：-20°C 至 +40°C (或根據需求擴展) - 寬溫適應性，確保在寒冷倉儲環境或溫控車間內穩定運行。

表：ENGEL GNM 3175 核心參數概覽

二、核心優勢：超越參數的價值

1.      功率密度： 在100mm法蘭的緊湊空間內實現750W的持續功率輸出，GNM 3175展現了ENGEL在電磁優化、熱管理和材料科學上的深厚功底。這對于空間受限的應用（如機器人關節、內嵌式醫療設備、緊湊型自動化模塊）至關重要。

2.      超高的運行效率： 高達85%的峰值效率并非紙上談兵。優化的繞組設計、高品質的稀土永磁體（通常為釹鐵硼）以及精密的制造工藝，共同將電能損耗降至。這不僅直接節省能源成本，更顯著降低了運行溫升，提升了電機的可靠性和壽命，減少了對復雜散熱系統的依賴。

3.      堅固可靠的設計： IP54防護等級確保電機能從容應對工業環境中常見的粉塵和液體飛濺挑戰。堅固的軸承、高品質絕緣材料和嚴謹?shù)牡聡?guó)制造工藝，賦予了GNM 3175長壽命和低維護需求的特性，尤其適合需要7x24小時連續運行的嚴苛應用。

4.      控制性能： 標配的高分辨率編碼器，為速度環和位置環的閉環控制提供了精準的反饋基礎。結合高性能直流驅動器（如ENGEL配套的EDC/EDM系列），GNM 3175能夠?qū)崿F(xiàn)的速度穩定性、快速的動態響應（高加減速能力）和精準的定位控制，滿足高精度運動控制的要求。

5.      集成便捷性： 標準的100mm IEC法蘭尺寸和通用的機械接口設計，使得GNM 3175能夠無縫集成到各種標準傳動元件（如同步帶輪、行星齒輪箱）或設備框架中。豐富的選配件（如不同軸伸、制動器、特殊編碼器）進一步增強了其適應性。

三、典型應用場景：釋放750W的澎湃動力

憑借其性能組合，GNM 3175在眾多領域大放異彩：

·         自動化與機器人： 作為自動化生產線上的傳送帶驅動、分度轉臺動力源、機械臂關節驅動（尤其SCARA或Delta機器人的小臂/腕部關節），提供可靠、精準的運動。

·         物料搬運與物流 (AGV/AMR)： 驅動自動導引車(AGV)和自主移動機器人(AMR)的行走輪，其24V安全電壓、高功率密度和高效率特性匹配移動平臺需求。

·         醫療與實驗室設備： 驅動診斷設備（如生化分析儀的樣品盤、試劑臂）、手術器械動力模塊、治療床升降機構、離心機等，對低噪音、潔凈度、可靠性和安全性要求的場合。

·         包裝與印刷機械： 用于驅動飛剪、橫切、精準送膜/送紙機構、旋轉工位等，需要良好動態響應和速度同步性的環節。

·         測試與測量設備： 作為測功機、疲勞試驗臺、精密定位平臺的動力源，提供可控且穩定的扭矩和速度輸出。

·         半導體與電子制造： 驅動晶圓傳輸機械手、精密點膠閥、SMT貼裝頭等，滿足潔凈環境和高精度要求。

·         專業移動設備： 電動輪椅驅動、特種工程車輛輔助功能執行機構等。

四、選型與應用考量

在為項目選擇GNM 3175時，工程師需綜合評估：

1.      負載特性： 詳細分析工作循環（扭矩/速度隨時間變化圖），確保額定扭矩和峰值扭矩滿足大持續負載和大瞬時負載需求。考慮負載慣量匹配。

2.      散熱條件： 雖然效率高、發熱低，但在封閉空間、高溫環境或長期滿載運行時，仍需評估散熱是否充足。必要時考慮強制風冷或散熱片。

3.      供電與驅動器： 匹配足夠功率（需考慮峰值電流）和電壓穩定的24VDC電源。選擇性能匹配、支持所需控制模式（速度、扭矩、位置）且兼容編碼器反饋的直流驅動器至關重要。ENGEL自家的EDC/EDM系列驅動器是經過驗證的優選方案。

4.      環境適應性： 確認工作環境的溫度、濕度、粉塵、液體、腐蝕性氣體等是否在IP54防護等級和電機材料耐受范圍內。環境需特殊處理或選型。

5.      反饋與控制需求： 標配編碼器是否滿足分辨率要求？是否需要絕對值編碼器或旋變？控制精度、動態響應速度要求如何？

五、技術前沿與發展

直流電機技術持續演進。盡管GNM 3175已代表當前高性能水平，未來趨勢仍在聚焦：

·         更高效率： 通過新材料（如更高牌號磁鋼、低損耗硅鋼片）、更優拓?fù)洌ㄈ鐭o(wú)鐵芯繞組設計）追求90%+的效率。

·         更智能集成： 將驅動控制電路、通信接口（如EtherCAT, CANopen）甚至狀態監測傳感器更深度集成到電機本體，形成智能機電一體化單元。

·         更廣泛的無框直驅應用： GNM 3175的核心技術（磁路、繞組）也是高性能無框力矩電機（力矩盤/力矩輪轂）的基礎，滿足直接驅動的需求。

結論

ENGEL GNM 3175直流電機絕非簡單的參數堆砌，它是德國精密工程在功率密度、運行效率和可靠耐用性之間找到的黃金平衡點。750W功率在24V安全電壓下釋放，高達85%的轉換效率，緊湊的100mm法蘭尺寸，IP54的堅固防護，以及精密的閉環控制能力，共同塑造了一款面向工業自動化、醫療科技和移動驅動領域的產品。當您的應用需要強勁、高效、可靠且緊湊的直流動力解決方案時，深入理解GNM 3175的功能參數及其蘊含的工程價值，無疑是邁向成功設計和設備性能的關鍵一步。在追求性能的驅動世界中，GNM 3175不僅是一臺電機，更是精密與力量在方寸之間的融合。
