在機床加工行業，精密測量是把控工件質量、保障加工精度的核心環節，無論是CNC機床校準、工件形位誤差檢測，還是加工過程中的實時定位，都離不開穩定、精準的測量輔助裝備。德國H?rger & G?ssler 作為深耕精密測量支架領域近80年的專業制造商，其推出的工作半徑220mm機械磁性表座，憑借德國本土嚴苛的制造標準、適配機床加工場景的結構設計，成為中小尺寸工件加工中不可或缺的測量輔助工具，為機床加工的精度提升與效率優化提供了可靠支撐。



一、HG 220mm機械表座核心技術特性：適配機床加工的專屬設計

HG 220mm機械磁性表座以“高精度、高穩定性、易操作”為核心，針對機床加工過程中的振動環境、多姿態測量需求，在結構、材質與性能上進行了專屬優化，區別于普通磁性表座，更貼合機床加工的嚴苛場景。

1. 精準適配的220mm工作半徑，覆蓋中小尺寸加工測量需求

該表座核心工作半徑設定為220mm，其中主臂長度約89mm、副臂長度約131mm，精準覆蓋機床加工中中小尺寸工件的測量范圍，無論是軸類零件的圓度檢測、平面工件的平面度測量，還是型腔零件的位置公差檢測，都能實現無死角覆蓋，無需頻繁調整表座安裝位置，有效減少測量準備時間，提升加工檢測效率。

2. 強力磁性吸附系統，抵御機床振動干擾

機床加工過程中，主軸運轉、刀具切削會產生持續振動，極易導致測量輔助裝備位移，影響測量精度。HG 220mm機械磁性表座配備高性能永磁體底座，采用精準磁路設計，磁性底座規格為60×50×55mm，垂直附著力可達800N，能夠牢固吸附在機床床身、工件側邊等金屬表面，即使面對銑床、磨床等設備的持續振動，也能保持紋絲不動，確保百分表、杠桿表等測量儀器始終保持正確測量姿態，為精準采集測量數據提供基礎保障。

3. 機械鎖緊結構，兼顧調節靈活性與定位穩定性

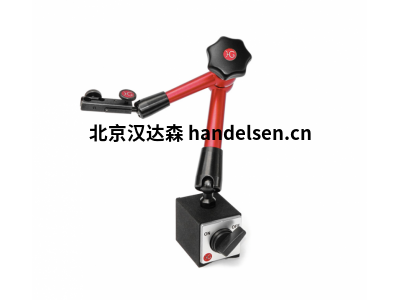

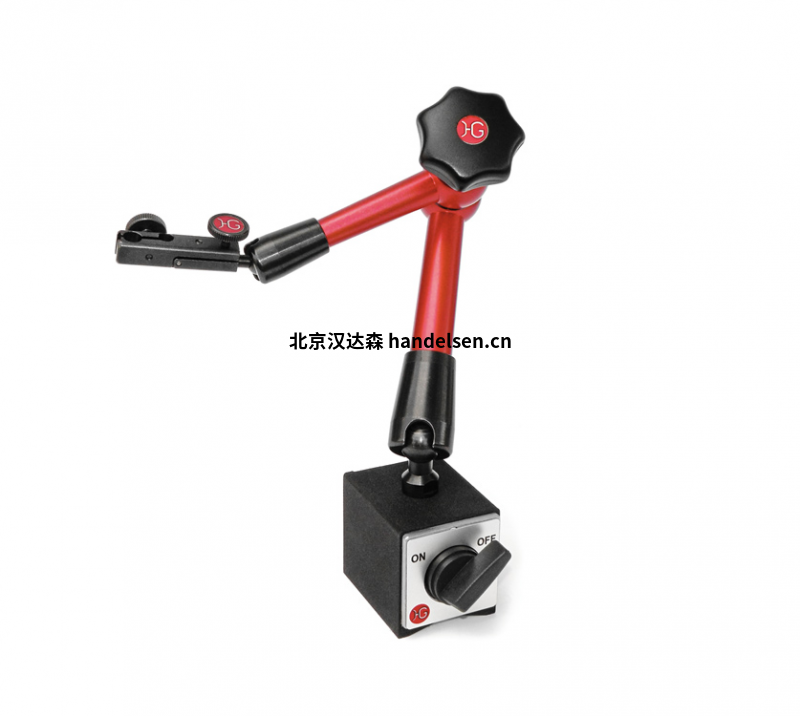

HG 220mm機械磁性表座采用專利中央星形握把驅動的機械鎖緊結構，操作人員只需轉動星形握把，即可實現所有關節的同步剛性鎖緊，無需逐一固定各個關節，操作便捷高效，同時避免了多關節鎖緊不一致導致的測量偏差。其多關節鉸接設計支持三維空間多角度調節，關節臂可實現360°旋轉與180°擺動，夾表處配備微調組件，可通過螺紋傳動實現微米級微調，能夠精準適配不同方位、不同尺寸的測量需求，尤其適合模具合模間隙、機床導軌直線度等高精度測量場景。



二、HG 220mm機械表座在機床加工行業的核心應用場景

HG 220mm機械磁性表座憑借其精準的測量性能與穩定的適配能力，廣泛應用于機床加工的全流程，涵蓋校準、定位、檢測等多個核心環節，為不同類型的機床加工場景提供可靠支撐。

1. 機床設備校準，保障加工基準精度

機床長期運行后，主軸、導軌、刀塔等核心部件易出現磨損、偏移，導致加工基準偏差，影響工件質量。HG 220mm機械磁性可配合百分表、杠桿表等測量儀器，用于機床主軸徑向跳動、導軌直線度、刀塔定位精度等校準工作。在CNC機床校準中，將表座吸附在機床床身，通過調節關節臂與微調組件，使測量表頭貼合主軸表面，啟動主軸運轉，可精準檢測主軸徑向跳動誤差，及時發現主軸磨損問題并進行調整；

2. 工件加工定位，提升加工一致性

在批量工件加工中，工件的精準定位是保障加工一致性的關鍵。HG 220mm機械磁性表座可通過強力磁力快速吸附在機床工作臺或夾具上，配合測量儀器實現工件的快速定位。在軸類零件加工中，將表座固定在機床卡盤旁，調節測量表頭貼合軸類工件端面，通過微調工件位置，使表頭讀數趨于穩定，即可完成工件的同軸度定位，避免因定位偏差導致的軸類零件圓度、圓柱度誤差；

3. 加工過程實時檢測，把控工件質量

機床加工過程中，實時檢測工件尺寸與形位誤差，可及時發現加工缺陷，減少廢品率與返工成本。該表座可靈活部署在機床加工區域，實現加工過程的實時檢測。在模具制造中，可用于檢測模具型腔的曲面輪廓度、合模間隙，通過微調表座位置，使測量表頭精準貼合模具曲面，捕捉細微尺寸偏差，及時調整加工參數，確保模具精度；在發動機缸體加工中，可檢測缸體平面度與孔位公差，在振動環境下保持穩定測量，保障缸體加工質量，滿足后續裝配需求。
