產品介紹

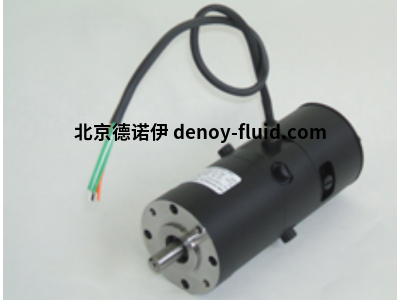

Callan Technology 的 TT-203X 和 TT-204X 系列伺服電機采用面裝式，并作為標準配備 TGF-1568-147A 轉速計。 TT-203X/204X 系列緊湊型伺服電機專為機器人、機床和自動搬運設備以及精度、可靠性和高功率/重量比至關重要的移動和通用伺服驅動應用而設計。
與傳統的鐵氧體磁鐵或繞線勵磁電機相比，稀土磁鐵的使用導致具有非常有利的功率/重量比的緊湊型電機。最大端電壓一直保持在 90 V，但可以從較低的電壓（例如 48 或 60 V）獲得非常有用的性能，在降低的速度下保持扭矩。規定通過非驅動端的軸伸端安裝測速器、編碼器、旋轉變壓器和其他位置反饋裝置。還可以集成故障安全制動器以及通過 MS 連接器、電纜或飛線進行的替代電源連接。
該系列可根據客戶需求設計特殊的繞組。
規格
4 至 14.2 lb.in 連續
0.12 至 0.4 馬力
6000 rpm 最高轉速
緊湊的尺寸
高能稀土磁鐵
提供編碼器安裝套管
四極電機

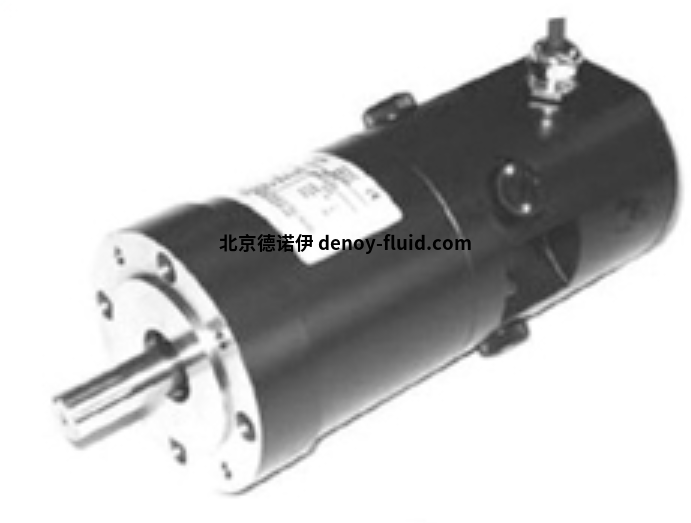

TT-293X 電機為 4 極，可以面安裝或法蘭安裝，并作為標準配備 TGF2030-162 轉速計。 TT-293X0 系列與 TT-293X 電機結構相同，但電樞偏斜。
TT-293X 系列直流伺服電機轉速計單元采用高能稀土磁鐵材料，可在許多工業應用中提供精確的運動控制。 高達 31 lb.ft 的峰值扭矩為快速、準確定位提供了充足的動力。 再加上低電機慣量，理論加速度高達 25.000 rad/sec2 結果。
可根據客戶設計特殊的繞組。
系列規格
1.7 至 8.7 lb.ft 連續
1 到 3 馬力
4500 rpm 最高轉速
緊湊的尺寸
高能稀土磁鐵
卓越的動態性能
四極電機
標準功能
圓形法蘭
接線盒
IP44 密封
鍵槽
測速電機
可選項
制動
連接器
方法蘭
特殊繞組
無鍵槽
特殊軸
恒溫器
油封
特殊密封
