通用規格

電源電壓 1) 9V … 30V DC 尺寸 見尺寸圖

供電電流約 2mA 參考電壓輸出 3) 5.00 伏

外部穩定電源電壓 2) +5 伏 參考電壓的溫度系數 < 25 ppm/K

外部穩定電源電壓為 5V 時的電源電流 約 1mA 參考電壓輸出的最大負載電流 5mA

最高工作溫度 +85°C 信號輸出電阻約 100 ohms

低工作溫度 -40°C 防護等級 IP 65

最高儲存溫度 +90°C 重量（不含安裝環和電纜） 18.5 克

低儲存溫度 -55°C 環境濕度 0…100% r.h.

信號輸出處的電氣噪聲電壓 (0...10kHz)<150µvss>85dB

在 45° 坡度時的交叉靈敏度 <讀數的 1% 中心輸出電壓（在 0 度坡度時） 2.5 伏

傾角變化后穩定時間常數為測量值的 98%<0.3 秒 最大輸出電壓范圍 0.05V ... 4.95V

電氣連接 3 (4) 根高柔性電線 Øca.1mm，18cm 長 可選：屏蔽電纜 Ø2.1mm

評論：

1) 標準電源電壓

2) 可選的外部穩定電源電壓 - 則內部參考電壓穩定被省略

3) 參考輸出電壓只能選擇路由到外部

型號 NA2-05     NA2-10

測量范圍 ±5 度   ±10 度

分辨率<0.001 度    <0.002 度

靈敏度1) 400mV/度    200mV/度

標準化輸出電壓范圍1) 2.5V±2V，   ±5° 2.5V±2V，   ±10°

線性誤差 1) <±0.02 度     <±0.03 度

-25°C 至 85°C 溫度范圍內的最大靈敏度偏差<2%    <2%

零點最大溫漂 ±0.002 度/開爾文    ±0.002 度/開爾文

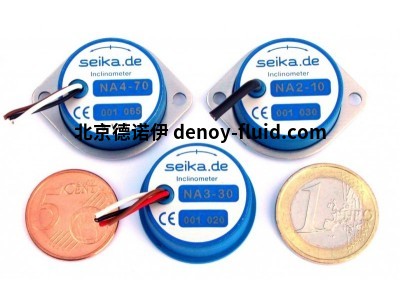

NA3-30、NA4-45 和 NA4-70 類型的技術數據

型號 NA3-30    NA4-45    NA4-70

測量范圍 ±30 度    ±45 度    ±70 度

分辨率<0.005° <0.01° <0.01°

靈敏度1) 66.6.. mV/度 44.4.. mV/度 28.57 mV/度

標準化輸出電壓范圍1) 2.5V±2V 在±30°    2.5V±2V 在±45°    2.5V±2V 在±70°

線性誤差 1) <±0.06 度    <±0.14 度    <±0.28 度

-25°C 至 85°C 溫度范圍內的最大靈敏度偏差<2% <2% <2%

零點最大溫漂 ±0.002 度/K    ±0.003 度/K    ±0.003 度/開爾文

評論：

1) 每個傳感器在完成后進行測量。每個傳感器的靜態特性和線性偏差特性以及靈敏度和平均電壓作為特性表與傳感器一起提供。
