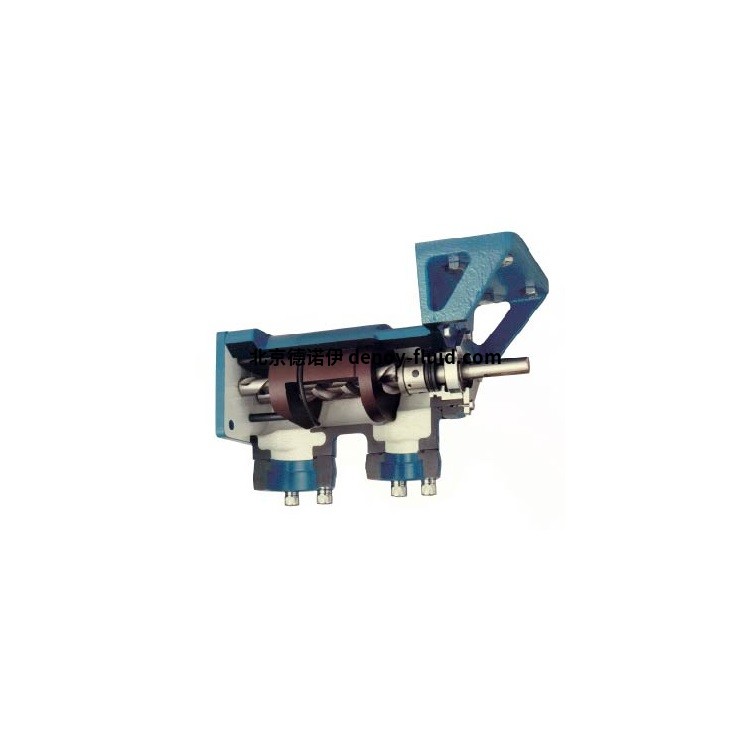

Imo三螺桿泵3E系列規格

   Imo AB總部位于瑞典斯德哥爾摩，Imo AB生產三軸螺桿泵，適用于泵送所有具有潤滑特性的非腐蝕性流體。



Imo3E系列三螺桿泵規格

外殼：珠光體灰口鑄鐵。所有尺寸的鑄鋼可選。

轉子外殼：-珠光體灰鑄鐵。可在所有鋼殼型號以及 187/200 外殼尺寸的所有版本中更換。

動力轉子：合金鋼。

惰輪轉子：珠光體灰鑄鐵。

墊片：纖維素和非石棉纖維。

密封和軸承：B 型，尺寸 87 到 95：強制驅動機械密封、丁腈橡膠 O 形圈和標準外部、潤滑脂填充、深溝球軸承，適用于高達 180°F (82°C) 和/或 25,000 SSU (5400 CST) 的服務）。B 型，尺寸 118 至 200：Buna N 波紋管摩擦驅動機械密封、Buna N O 型圈和標準外部、永久潤滑脂填充、深溝球軸承 - 推薦用于餾分燃料和潤滑油或液壓油。H 型，尺寸 118 至 200：強制驅動機械密封、氟橡膠 O 型圈和外部高溫、永久潤滑脂填充、深溝球軸承 - 推薦用于殘油和 3000 SSU (650 CST) 以上的所有應用。I 型：采用套筒軸承代替滾珠軸承且無軸封的整體法蘭安裝泵。適用于泵軸位于驅動機械外殼內的應用，允許內部返回到軸泄漏的油底殼。N 型，鑄鐵外殼，法蘭安裝，僅尺寸 118 至 200：強制驅動、平衡機械密封、氯丁橡膠 O 形圈、碳化物密封面和外部永久油脂填充深溝球軸承。適用于需要更高入口和出口壓力的應用。

出口壓力- B、H 和 I 型zui大 150 PSIG (10.3 BAR)。 N 型zui大 350 PSIG (24.1 BAR) 提供壓差不超過 150 PSI (10.3 BAR)。

入口壓力  - B、H 和 I 型zui大為 25 PSIG (5 BAR)。N 型zui大為 300 PSIG (17.2 BAR)。

粘度  - B 型和 I 型：33 至 3000 SSU（2.0 至 650CST）。H 型：33 至 25,000 SSU（2.0 至 5400 CST）。N 型：60 至 5000 SSU（10 至 1100 CST）。

溫度-   B 型：0 到 180°F（-18 到 82°C） H、I 和 N 型：0 到 250°F（-18 到 121°C）。

僅驅動器直接。也可用作罐裝電機/泵。

旋轉  - 順時針朝向泵軸。除 N 型泵和 187M 和 187Y 尺寸外，所有泵都可選逆時針。

安裝  - 可以以任何方向安裝。

連接- 所有尺寸為 87 至 95 的鐵殼泵和鋼殼泵都是 NPT 連接。所有其他鋼殼泵都有隨泵提供的 SAE 4 螺栓承插焊法蘭。

過濾  - 需要入口過濾器來防止污染物和磨料進入泵。必須與過濾器供應商協商選擇它們，以防止泵耗盡。通常，建議使用 60 目（0.01 英寸 - 238 微米）用于輕油和 1/8-3/16 英寸（3-5 毫米）開口用于重油。

zui大速度 -  由于存在磨料和污染物，泵送殘余燃料、原油的速度不要超過 1800 RPM：



Imo三螺桿泵應用：

機械潤滑

液壓升降機

燃油運輸和燃燒器服務

為液壓機械提供動力



Imo AB 3E系列泵的壓差可達 150 PSIG (10 Bar)，流速可達 100 GPM (375 L/M)。安裝包括底腳或法蘭。外殼材料為鑄鐵或鋼。這三個螺桿泵用于燃油輸送和燃燒器服務、機械潤滑和其他工業泵送應用。當被潤滑的機器驅動時，沒有軸封的裝置可以在潤滑服務中以非常高的速度運行。Imo AB 3E 系列泵也可提供高達 6 HP (4.5 kW) 的封閉式電機/泵配置。



Imo AB型號示例：

Imo D3EXBFS87DB

Imo ACE 038N3 NVBP

Imo ACF 080N5 ITBP

Imo CD 025N6 IVBP S2A

Imo ACG 070K7 NVBP

Imo LPD 015N1 IVBP
