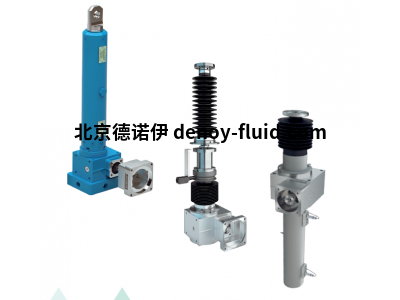

atlanta HS10固定主軸滾珠絲杠傳動
行駛中的最大負載 [kN] 9 5
最大靜載荷 [kN] 9 9
最大輸入速度 [min-1] 5000
最大移動速度 [mm/s] 275 555
動態負載能力 C [kN] 11.9
旋轉主軸
滾珠絲杠傳動 32x10 32x20
行駛中的最大負載 [kN] 10 5
最大靜載荷 [kN] 18 18
最大輸入速度 [min-1] 5000
最大移動速度 [mm/s] 275 555
動態負載能力 C [kN] 36.6 27.5
提升油缸
滾珠絲杠傳動 25x10 25x20
行駛中的最大負載 [kN] 10 5
最大靜載荷 [kN] 18 13
最大輸入速度 [min-1] 5000 5000
最大移動速度 [mm/s] 275 555
額定動載荷 C [kN] 19.8 14.9
對齊后附件沒有橫向力
可以附最多一個居中采用。
使用滾珠絲杠螺母定心：組裝時必須對齊變速箱可以。
使用變速箱蓋上的定心：滾珠絲杠螺母在裝配時必須對齊。
對中后的齒輪和螺母靠近齒輪
在沒有側向力的情況下擰緊末端位置（如圖所示）。
將螺母移動到遠離齒輪箱的終端位置。 反向軸承法蘭
對準螺釘后無側向力。
僅在以下情況下使用對中齒輪箱蓋確保對齊后的附件
可以在沒有側向力的情況下固定。需要安裝法蘭和耳軸頭
精確安裝，但不一定需要一個
防扭轉裝置（圖 1 和圖 3）桿端有較大的安裝公差，需要
但始終是防扭轉裝置（圖 2）。對中后的齒輪箱和安裝法蘭
在沒有側向力的縮回終端位置（如圖 1 所示）有關詳細信息。
特性
力范圍：5-100 kN
最大行進速度：550 mm/s
用于高循環和占空比的滾珠絲杠，
但沒有自我抑制。
滾珠絲杠具有較長的使用壽命
遠高于標準動態
額定載荷，從而產生多重使用壽命。
三相伺服電機驅動
機械和電氣同步
幾個齒輪可能。
相對于液壓的優勢
高動態和非常精確的定位。
接近不同且多變的位置
很容易實現。 接近的位置
即使在關閉后也能牢固地固定。
恒定的控制和調節行為（無粘度變化）在整個使用范圍。
最少的連接工作，只有電源線和信號線。
維護和維修成本低。
不會因泄漏而造成環境污染。
?
