Aplisens智能差壓變送器APR-2000 ALW

Aplisens APR-2000ALW變送器適用于測量氣體、蒸汽和液體的差壓。有源元件是一個耐腐蝕的硅傳感器，通過分離隔膜和一種特別選擇的壓力流體與介質分離。主動傳感元件的特殊設計確保其能夠承受高達2 0 3 0 bar的壓力浪涌和過載。外殼由鋁合金鑄造制成，防護等級為IP6。外殼的設計允許使用熱顯示、顯示器的旋轉、外殼相對于傳感器旋轉0–3°以及電纜方向的選擇

安裝

帶有或工藝連接的變送器不重，因此可以在應用時安裝，無需額外的安裝支架。為了安裝在任何需要的位置，我們建議為2個管道安裝通用Aplisens安裝支架（AL安裝支架，見第IV/5頁）。帶有工藝連接的版本可以直接安裝到3閥或5閥歧管上。我們建議在工廠安裝帶有VM型閥組的變送器（第IV/2頁）。使用C-2安裝支架（第IV/5頁），無閥組的變送器可安裝在2根管道或墻上的任何位置。當需要特殊工藝連接來測量封閉罐中的特定介質液位時（例如，在制糖和化學工業中），變送器配有Aplisens隔膜密封。帶隔膜密封的差壓變送器套件將在目錄的下一部分詳細介紹

計量學參數

精度為校準范圍的±0075%

特殊版本：校準范圍的±0,05%（要求時±0.04%，±0025%）

3年的長期穩定性精度（標稱測量范圍）或5年內2倍精度

HS版本：精度10年

1至9號量程的熱誤差<±0,05%（FSO）/10°C

對于10號量程，<±0.08%（FSO）/10°C

整個補償范圍內最大±0,25%（FSO）

1-9號范圍的規范版本：±0.03%（FSO）/10°C

整個補償范圍內大±0.1%（FSO）

熱補償范圍-25…80°C

靜壓零點偏移誤差性：

0,01%（FSO）/10 bar，適用于3、4、5、6、7、9號范圍

0,03%（FSO）/10 bar，適用于8號量程

0.06%（FSO）/10 bar，適用于1、2號量程

0,01%（FSO）/10 bar，適用于HS版本中2、8號量程

0,02%（FSO）/10 bar，適用于10號量程

在靜壓條件下將變送器歸零可消除此誤差。

附加電子阻尼0…60秒

電源電壓變化導致的誤差性：0002%（FSO）/V

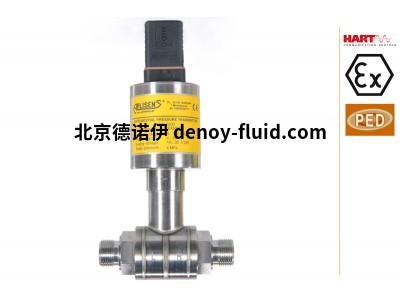

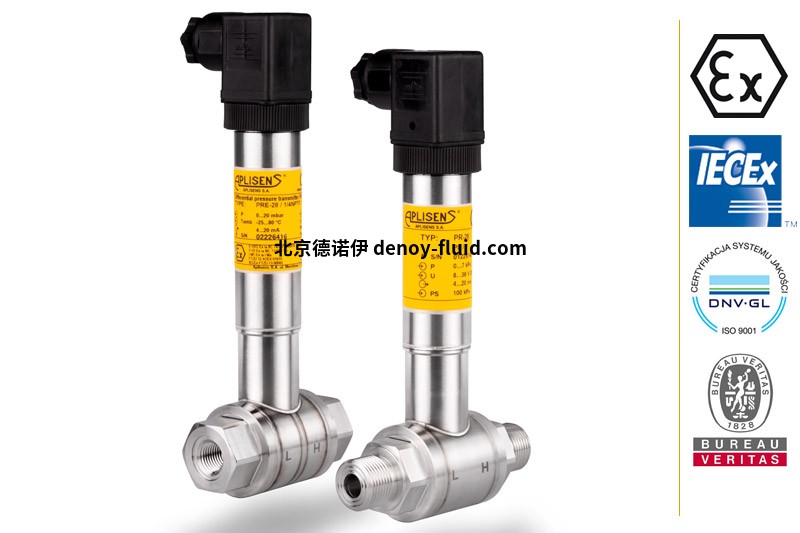

Aplisens智能差壓變送器APRE-2000

APRE-2000變送器適用于測量氣體、蒸汽和液體的差壓。有源元件是一個壓阻硅傳感器，通過分離隔膜和特別選擇的壓力測量流體與介質分離。主動傳感的特殊設計

元件確保其能夠承受高達250或320巴的壓力浪涌和過載。外殼內的電子設備防護等級為IP65、IP66。

通信和配置

與變送器進行數據交換的通信標準是HART協議。

與變送器的通信采用：KAP-03通信器，

（*）帶有HART/USB轉換器和Aplisens RAPORT 2配置軟件的PC。

（*）提供的.ddl文件與變送器的數據交換使用戶能夠：識別變送器；

配置輸出參數：

-測量范圍起點和終點的測量單位和值；

——阻尼時間常數；

–轉換特性（反轉，用戶的非線性特性）；

讀取輸出電流的當前測量壓力值和百分比輸出控制水平；

以設定值強制輸出電流；根據模型壓力校準變送器

計量學參數

精度±0.1%校準范圍

3年的長期穩定性精度（標稱測量范圍）2倍精度，5年

熱誤差<±0.08%（FSO）/10°C

整個補償范圍內大±0.3%（FSO）

熱補償范圍-25…80°C

靜壓零點偏移誤差性：

0,01%（FSO）/10 bar，適用于3、4、5、6、7號范圍

0,03%（FSO）/10 bar，適用于8號量程

0.06%（FSO）/10 bar，適用于1、2號量程

在靜壓條件下將變送器歸零可消除此誤差。

附加電子阻尼0…30秒

電源電壓變化導致的誤差性：0002%（FSO）/V

材料

沾濕零件SS316L

隔膜SS316L

外殼SS304

操作條件

工作溫度范圍（環境溫度）-25…85°C

Exi a版本-25…80°C

介質溫度范圍-25…120°C

PED版本-25…100°C

超過120°C–使用脈沖線或

隔膜密封高100°C–413bar靜壓型
