Micromat無擺動行程的擺動夾具

這些在樞轉運動期間不執行任何軸向運動。這將旋轉過程所需的空間降至低。由于在平面上旋轉，旋轉進入小間隙或窄肋并夾緊工件是沒有問題的。

此外，無擺動行程的 Micromat 擺動夾具為高架加工提供了一個集成的安全系統。在液壓系統壓力突然下降的情況下，夾具執行其軸向運動。旋轉的機械阻擋防止氣缸打開和工件掉落。

功能：

如果在 A 口向擺動夾鉗施加壓力，一個特別開槽的擺動環首先向下移動，導致活塞旋轉。在此旋轉運動期間，活塞在軸向方向上被鋼球機械阻擋。一旦回轉環到達其終端位置并且活塞的回轉運動結束，鎖定就會被釋放——活塞現在可以向下執行其夾緊行程。放松時，功能正好相反。活塞首先沿軸向向上移動，然后轉回其起始位置。

Micromat M610：擺動夾緊氣缸雙作用，螺紋連接

Micromat M620：帶 0 形環連接的頭法蘭

Micromat M630：帶 O 形環連接的地腳法蘭

Micromat M640：帶O形圈連接的塊設計

Micromat M650：設計

Micromat M660：擺動夾緊油缸雙軸承，O形圈連接，圓底法蘭

Micromat M680：O形圈連接

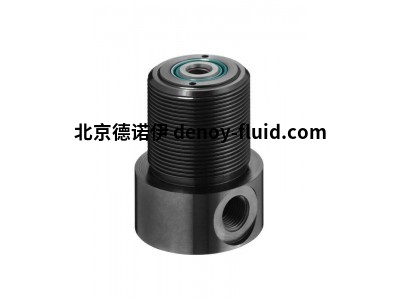

Micromat M610 – 擺動夾緊氣缸雙作用，螺紋連接

特征：

帶外螺紋的圓柱形外殼

通過螺紋連接供油

8 種型號，四種尺寸

標準行程 8 mm 或 12 mm

標準擺角 90° (+/-2) – 無 擺動行程

與夾緊臂螺母一起交付

3 種長度的標準夾臂，可根據要求定制夾臂

定制設計：

擺動角度 60° / 45° / 0°

根據要求定制筆畫

緊固件：

使用凹槽螺母

使用夾具

Micromat M610 - K1:10 - 018 - 08 - X - 0 -

Micromat M610 - K1:10 - 018 - 08 - 0


Micromat Micromat M620：帶 0 形環連接的頭法蘭

緊固：頭部法蘭上的4個螺釘

規定：頭部法蘭中的O形圈座

Micromat M620 - K1:10 - 018 - 08 - X

Micromat M620 - K1:10 - 018 - 08 - X - 0 - L -

Micromat M620 - K1:10 - 018 - 08 - 0 - L -

Micromat M620 - K1:10 - 018 - 08 - X - 0 - L 45 - M

Micromat M620 - K1:10 - 018 - 08 - 0 - L 45

Micromat M630：帶 O 形環連接的地腳法蘭

緊固：底座法蘭上的4個螺釘

規定：底座法蘭中的O形圈座

特征

–帶底座法蘭的圓柱形外殼

–法蘭底面上的O形圈連接

–4種尺寸，各有3個沖程區域

–提供4種標準形狀

–旋轉角度在0°和90°之間，增量為1°

可作為標準提供

–無旋轉沖程

–有或無分度可用（僅適用于錐形設計）

–旋轉方向可以向右或向左選擇

–可自由選擇夾緊點（錐形設計，帶分度、桿U形夾和擺眼）
