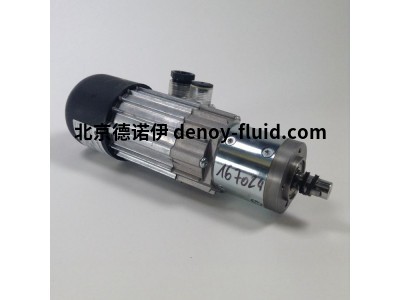

Dunkermotoren進步電機KD 52.1x60-2
一、Dunkermotoren品牌介紹
Dunkermotoren 公司開發和生產精密驅動器已有 70 多年的歷史。該制造商開發和生產無刷直流電機、有刷直流電機以及范圍廣泛的行星齒輪和蝸桿齒輪箱以及制動器和編碼器。
Dunkermotoren 位于施瓦茨瓦爾德河畔的波恩多夫（巴登-符騰堡州），Dunkermotoren 是全市最大的雇主。
二、Dunkermotoren產品范圍
Dunkermotoren交流電機
Dunkermotoren直流電機
Dunkermotoren進步電機
Dunkermotoren供體電機
三、Dunkermotoren產品應用領域
主要應用到工業自動化、醫療行業、倉庫自動化、發電行業、實驗室、公共交通等領域
四、Dunkermotoren產品型號及特點
Dunkermotoren交流電機
KD 和 DR 電機采用非常纖薄的設計。通過將電機與模塊化系統中的齒輪相結合，可以設置任何轉速并在小橫截面內產生高扭矩。與制動器的組合也是可能的。
用于熱電機監控的溫度開關可以集成到電機中。電機可以在 50Hz 電源和 60Hz 電源下運行。相電壓不同 230V 的設計是可能的。更高 IP 要求且不帶鼓風機的
版本也是可能的。如果需要，輸出軸的長度和直徑可以變化。
數據/技術數據 KD 52.1x60-2 DR 52.1x60-2
額定電壓 V 230 (50/60 Hz) Δ 400/230 (50/60 Hz) Y / Δ
額定輸出功率 PN/W 20 22
額定轉速 nN/轉速 2600 2600
額定扭矩 MN/牛米 0.075 0.082
移相電容1電容CB
電壓UCμF2.5260
額定電流 IN（DR 型 400V 時） A 0.21 0.10
啟動扭矩 MA/牛米 0.041 0.145
擊穿力矩 MK牛米 0.089 0.151
慣性矩 Y/轉動慣量 J gcm2 206 206
重量 m (B 14 DIN 42950) kg 1.1 1.1
數據/技術數據 KD 62.1x60-2 DR 62.1x60-2
額定電壓 V 230 (50/60 Hz) Δ 400/230 (50/60 Hz) Y / Δ
額定輸出功率 PN/W 34 44
額定轉速 nN/轉速 2700 2600
額定扭矩 MN/牛米 0.0122 0.16
移相電容1電容CB 4 260
額定電流 IN（DR 型 400V 時） A 0.3 0.16
啟動扭矩 MA/牛米 0.076 0.325
擊穿力矩 MK牛米 0.168 0.31
慣性矩 Y/轉動慣量 J gcm2 280 280
重量 m (B 14 DIN 42950) kg 1.6 1.6
DunkermotorenGR/G 系列（換向直流電機）
比其他制造商的換向電機壽命更長
低定位扭矩
高效率
高動態加速度
良好的調節特性
免維護
堅固的設計
低轉動慣量
電機具有極高的短時過載能力
表面保護
最小干擾輻射，可選干擾抑制
防護等級高達 IP 65（GR 42、GR 53、GR 63、GR 63S、GR 80）
全自動化生產線帶來高品質
數據/技術數據 GR 30x10 GR 30x20 GR 30x45
額定電壓VDC 12 24 40 12 24 40 12 24 40
額定電流 A*) 0.6 0.31 0.21 0.9 0.45 0.28 1.4 0.71 0.4
額定扭矩 Nm*) 0.01 0.01 0.01 0.0165 0.017 0.0175 0.03 0.03 0.03
額定轉速 rpm*) 2900 3000 3500 3300 3400 3600 2980 3030 2810
堵轉扭矩 Nm**) 0.03 0.03 0.0327 0.064 0.067 0.069 0.129 0.13 0.123
最大扭矩 Nm**) 0.03 0.03 0.0327 0.064 0.067 0.069 0.129 0.13 0.123
空載速度/怠速 rpm*) 4650 5000 5400 4750 4800 5300 4130 4400 4100
連續功率輸出 W**) 3.04 3.14 3.67 5.7 6.1 6.6 9.4 9.5 8.8
最大功率輸出W 3.65 4.06 4.62 7.95 8.4 9.5 13.93 14.9 13.2
扭矩常數 Nm A-1* * *) 0.0232 0.0435 0.0649 0.0237 0.046 0.0702 0.0288 0.05 0.0873
連接電阻 Ω 8.58 31.1 72.7 4.21 15.68 38.5 2.61 8.9 27.4
端子電感 mH 5.15 21.8 49.5 3.64 14.2 33.5 2.61 8.0 24.7
啟動電流 A**) 1.4 0.77 0.55 2.85 1.53 1.04 4.6 2.7 1.46
空載電流 A**) 0.145 0.076 0.054 0.175 0.09 0.064 0.25 0.13 0.07
退磁電流 A**) - - - - - - ≥ 11.5 ≥ 6.0 ≥ 3.0
轉子轉動慣量 gcm2 11.0 11.5 11.0 18.5 19.5 18.5 42.2 41.9 42.2
電機重量 kg 0.08 0.08 0.08 0.11 0.11 0.11 0.24 0.24 0.24
