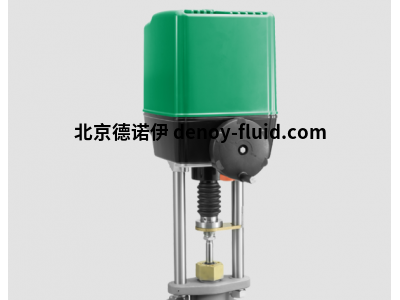

MV 5211 REflex 電動二通調節閥

帶電動推桿

REact 15E REact 30E

/DC



基本信息：



品牌： RTK

類型： 減壓

類別

閥門>控制閥

市場

工業>水和廢水

工業>紙漿和造紙

油漆和顏色

工業>采礦

工業>化工

工業>食品和飲料

工業>核能

工業>石化

消防

紡織

工業>加熱和冷卻

工業>工業鍋爐

應用

截止閥和控制閥

產品設計

球

好處

應用程序可訪問性;降低運營和維護成本;更長的使用壽命;提高環保合規性;無需調整;降低備件庫存成本;降低初始成本;降低安裝成本;降低自動化成本;降低庫存成本;應用范圍



性能數據

技術數據

DIN ANSI

公稱直徑 DN 15 ...100 NPS 4/16 ...

160 公稱壓力 PN 150 ...900 CL 250 ...16

閥體材料 EN-GJL-216 （PN 400） SA18 WCB

EN-GJS-16-25-LT （PN 351; 8） SA240 CF16M

GP160GH （PN 217 ...6） SA17 WC5

G5鉻鉬63-160 （PN 217 ...9） SA5 WC19

GX11鉻鎳鉬2-16-40 （PN <> ...<>）

可根據要求提供其他材料



法蘭符合DIN 2501標準;EN 1092-1 和 EN 1092-2 根據 ASME B16.5 可根據要求提供

不同的法蘭 RF 和 RTJ



對接焊端符合 DIN 3239 – 第 1 部分或 EN 12627 符合 ASME B16.5 邊緣形式 DIN 2559-21（其他應要求提供）

端部連接 P235GH 用于閥體材料 GP-240 GH

端部連接 13CrMo4-5，用于閥體材料 G 17 鉻鉬 5-5



其他端部連接 螺紋NPT標準，符合ASME B16.11標準 承插焊端符合ASME B16.11

3000級標準



閥桿填料 雪佛龍環 聚四氟乙烯石墨（最高 +250 °C） 爨斗箱純石墨（最高 +530 °C 取決于介質） 帶安全接線盒的波紋管密封（最高 +350 °C PN 100 至 DN 40） 閥桿填料，符合 DVGW 認證（最大 6 巴，+60 °C） 氧氣閥桿填料，經 BAM 認證（最高 +50 °C）



裝飾變化 截止插頭 1.4122， 1.4122 硬化，斯特利特（開-關） 拋物塞 1.4122， 1.4122 硬化， 斯特利特， 鈦鐵 （等于% / 線性） V 型端口插頭 1.4122， 1.4122 硬化， 斯特利特 1.4408 （等于% / 線性） 穿孔插頭 1.4122， 1.4122 硬化 （等百分比 / 線性） 混合/分流塞 1.4122， 1.4408 （線性）



軟座聚四氟乙烯石墨 聚四氟乙烯

石墨 座座 1.4571 （AISI 316Ti）， 斯特利特

閥桿 1.4571 （AISI 316Ti） 快速更換座環單/兩級（固定器 SA487 CA6NM）



符合 NACE MR0175 / MR0103 可根據要求提供

其他材料



制冷劑版本 雪佛龍?zhí)盍檄h(huán)丁腈橡膠（-60 °C 至 +100 °C） 雪佛龍環 聚四氟乙烯石墨（-60 °C 至 +250 °C） 適用于制冷劑

的密封件（墊圈） 帶安全瘀管的波紋管密封件 帶甘油杯的閥桿加熱器，不含有色金屬

閥蓋螺柱和螺母采用不銹鋼

材質 環氧涂層

帶凹槽的

法蘭 EN 1092-1 （DIN 2512）





閥座泄漏符合 DIN EN 1349 符合 ANSI / FCI 70-2 IV 類（金屬對金屬） IV 類 IV-S2 類（金屬對金屬搭接） V 級（可選） VI 級（帶 PTFE-石墨的軟閥座，最高 +200°C）

VI



類



最大壓力/溫度符合 DIN EN 1092 ASME B16.34 標準



批準DGRL （CE）， DVGW， ATEX （für PV...）， DNV-GL， RINA， ABS， TR TS （EAC），

CRN， CCC



其他信息

閥桿填料：雪佛龍環聚四氟乙烯石墨（最高+250°C）

研究盒純石墨（最高 +530 C 取決于介質）

帶安全接線盒的波紋管密封（最大 +350 C PN 100 至 DN 40）

閥桿填料，通過 DVGW 認證（最大 6 bar，+60 C）

通過 BAM 認證的氧氣閥桿填料（最高 +50 C） 裝飾變化：截止插頭 1.4122、1.4122 硬化、斯特利特（開-關）

拋物塞 1.4122， 1.4122 硬化， 斯特利特， 鈦鐵 （等于% / 線性）

V 型端口插頭 1.4122，1.4122 硬化，斯特利特 1.4408（等于% / 線性）

穿孔插頭 1.4122， 1.4122 硬化 （等于% / 線性）

混合/分流塞 1.4122， 1.4408 （線性）

軟座聚四氟乙烯石墨 聚四氟乙烯石墨

座位 1.4571 （AISI 316Ti）， 斯特利特

閥桿 1.4571 （AISI 316Ti）

快速更換座環單/兩級（固定器 SA487 CA6NM）

符合NACE MR0175 / MR0103

可根據要求提供其他材料

制冷劑版本：雪佛龍?zhí)盍檄h(huán) NBR（-60 C 至 +100 C）

雪佛龍環聚四氟乙烯石墨（-60 C 至 +250 C）

適用于制冷劑的密封件（墊圈）

帶安全檢查箱的波紋管密封

帶甘油杯的閥桿加熱器，不含有色金屬

不銹鋼閥蓋螺柱和螺母

環氧涂層

帶槽納赫的法蘭 EN 1092-1 （DIN 2512）

閥座泄漏：符合DIN EN 1349 - IV級（金屬對金屬）

IV-S2 類（金屬對金屬）

VI 級（帶 PTFE-石墨的軟閥座，最高 +200C）

閥座泄漏：根據 ANSI / FCI 70-2 - IV 級，V 級（可選）

第六類



設計標準

設計標準 ANSI： 是的

設計標準 DIN： 是的

單位

單位公制： 是的

單位英制： 是的

臨時

最大C°：

530.00

最大溫度：

986.00

壓力等級

壓力等級 PN： PN 40， PN 63， PN 100， PN 16， PN 160， PN 25

壓力等級： 150, 300, 600, 900

公稱尺寸

公稱尺寸 [毫米] （DN）： 100, 15, 20, 25, 32, 50, 65, 80, 40

公稱尺寸 [英寸] NPS： 0.5, 4, 0.75, 1, 1.5, 2, 3, 2.5

力

力 kN （電）： 1.5, 3

力磅（電子）： 340, 675

額定行程

額定行程毫米： 最大 40 mm

額定行程英寸： 最大 1，575 英寸

住房

外殼材料： EN-GJL-250 （PN 16）， EN-GJS-400-18-LT （PN 16 -25）， GP240GH （PN 16 -160）， G17鉻鉬5-5 （PN 63-160）， GX5鉻鎳鉬19-11-2 （PN 16 - 40）， SA216 WCB， SA351 CF8M， SA217 WC6， SA217 WC9， 可根據要求提供其他材料

外殼類型： 投

其他數據

流體： 水 蒸汽 所有液體， 氣 冷卻劑

輔助能源（驅動）： 電

驅動器： 電

閥桿填料： 防擠壓環， 實時加載， 逸散性排放， V型

故障安全功能： 上

法蘭： DIN 2501， EN 1092-1， EN 1092-2， ASME B16.5， 射頻 RTJ， BWE 根據 DIN 和 ASME B16.5 提供， 螺紋NPT符合ASME B16.11， 承插焊端符合 ASME B16.11 3000 級標準

認證： DGRL （CE）， DVGW， ATEX （fr PV...）， DNV-GL， 麗娜， ABS， TR TS （EAC）， CRN， CCC
