技術規格

法蘭球閥 - KM 20/21

尺寸范圍

DN 15至200

溫度范圍

-60°C至200°C

最大許用操作壓力

40 bar

端口

全通徑

測試標準

雙向零泄漏

EN 12266 A級

設計標準

EN 12569 | EN 593 | NE 167

法蘭鉆孔

EN 1092-1 PN 10、PN 16、PN 25、PN 40

結構長度

EN 558 1系列 | 27系列

逸散性排放

ISO 15848-1 | TA-Luft VDI 2440

閥體材料

碳鋼（EN 1.0619），不銹鋼（EN 1.4408）

球體材質

不銹鋼（EN 1.4408），不銹鋼（EN 1.4404）

閥桿材料

不銹鋼（EN 1.4462）

閥座材料

PTFE/25% GFR，PTFE/50% VA，純PTFE（FDA）

應用

化學氣體、化學液體、石油化工、食品和飲料、制藥、水和廢水處理

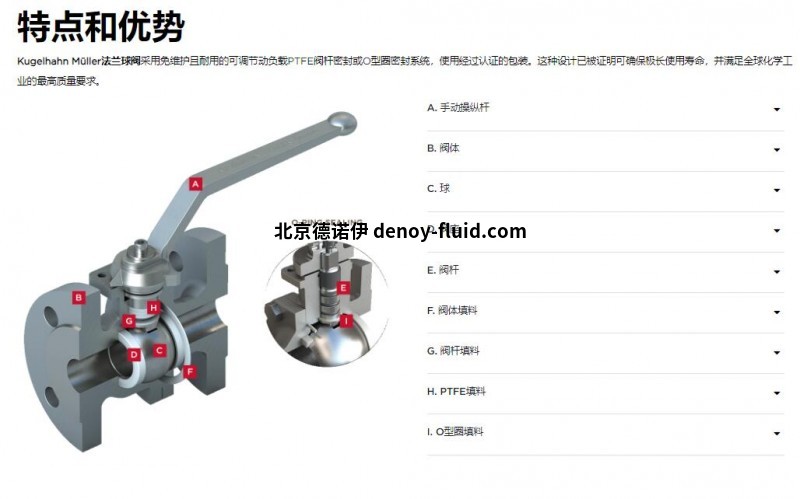

特點和優勢

Kugelhahn Müller法蘭球閥采用免維護且耐用的可調節動負載PTFE閥桿密封或O型圈密封系統，使用經過認證的包裝。這種設計已被證明可確保極長使用壽命，并滿足全球化學工業的最高質量要求。

A. 手動操縱桿

不銹鋼可鎖定手操縱桿，帶位置指示器。

B. 閥體

適用于多行業重型應用的堅固兩片式閥體設計。廣泛的法蘭連接選擇。

C. 球

浮動全孔徑設計，采用拋光不銹鋼材質。

D. 閥座

閥座設計確保在所有壓力和溫度條件下實現雙向零泄漏密封。

E. 閥桿

根據ISO 5211規范設計的重型防吹出閥桿，采用“雙D型”連接，可安裝各種手動操縱桿、轉接器、執行器和閥桿延長件。

F. 閥體填料

分室閥體密封設計，確保卓越的密封完整性。

G. 閥桿填料

根據ISO 15848-1標準，采用定制設計的高完整性閥桿填料方案，結合自調節的主要和二級密封，以確保一致的扭矩和最高的密封性。

H. PTFE填料

PTFE密封系統采用預加載的貝氏彈簧設計，可根據需要進行重新調節。

I. O型圈填料

O型圈密封系統采用至少三個O型圈的排列方式。

法蘭式球閥

KM 20/21

尺寸范圍

DN 15至200

溫度范圍

-60°C至200°C

最大許用操作壓力

40 bar
