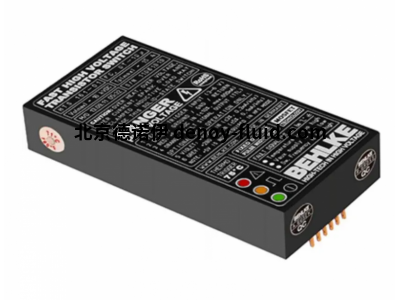

在要求嚴苛的高壓、高速開關應用領域，德國Behlke Power Electronics GmbH的名字代表著無與倫比的性能、可靠性和創新精神。其HTS系列高壓晶體管開關更是行業，而型號 HTS 240-100-SCR 作為該系列的旗艦產品之一，專為處理超高脈沖電流和極快開關速度而設計，是眾多應用的動力核心。本文將深入剖析這款開關的技術奧秘、核心優勢及其廣泛應用。

一、 王者風范：HTS 240-100-SCR 核心特性解析

HTS 240-100-SCR 絕非普通開關，它是工程學上的杰作，融合了多項技術：

1.      驚人的電流吞吐能力：

o    峰值脈沖電流 (Ipp): 2000A - 這是其耀眼的數據之一。它能瞬間釋放出高達2000安培的脈沖電流，為激光器、等離子體發生器和粒子加速器等設備提供強大的瞬時能量。

o    大連續電流 (Ic): 100A - 在需要持續導通的應用中，也能穩定承載100安培電流，展現了優秀的持續工作能力。

2.      超高的電壓耐受性：

o    阻斷電壓 (Vdrm / Vrrm): 2400V - 能可靠地阻斷高達2400伏的直流或重復峰值電壓，為高壓電路提供堅固的安全屏障。

3.      無與倫比的開關速度：

o    開啟時間 (Ton): < 100ns - 從接收到開啟信號到導通，耗時不到100納秒。這是實現精確脈沖控制和高頻工作的關鍵。

o    關斷時間 (Toff): < 100ns - 同樣小于100納秒的快速關斷能力，確保脈沖后沿陡峭，減少拖尾現象，提高波形質量和系統效率。極快的開關速度使其能在MHz級別下工作。

4.      超低導通損耗：

o    導通壓降 (Vtm): < 3.5V @ 1000A - 即使在通過1000A大電流時，其導通狀態下的壓降也低于3.5伏。這意味著導通損耗極低 (Pcond = Vtm * I)，顯著減少發熱，提高系統整體效率，尤其對于高重復頻率應用至關重要。

5.      穩健的硅控整流器 (SCR) 拓撲：

o    “-SCR” 后綴明確標識其核心結構是單向?qū)ǖ木чl管/可控硅 (SCR)。這種結構天生具有超低的導通壓降和的浪涌電流承受能力，非常適合需要瞬間超大電流的應用。

o    相比MOSFET方案，SCR在超高峰值電流和低導通損耗方面具有先天優勢。

6.      堅固封裝與先進設計：

o    采用Behlke成熟的模塊化封裝，確保低電感連接，這對維持高速開關下的波形完整性和抑制電壓過沖至關重要。

o    集成柵極驅動 (需要外部邏輯信號和隔離電源供電)，簡化了系統設計并優化了開關性能。

o    強制風冷設計保證在高功率運行時有效散熱。

o    高絕緣強度，保障操作人員和設備安全。

二、 價值：HTS 240-100-SCR 的核心優勢

·         駕馭脈沖： 2000A的峰值電流能力使其在需要瞬間巨大能量的應用中獨樹一幟，是真正的高功率脈沖引擎。

·         速度制勝： 納秒級的開關速度實現了脈沖精度、高頻操作能力和純凈的波形輸出。

·         高效節能： 超低的導通壓降將能量損耗降至，尤其在高頻大電流應用中優勢巨大，降低了散熱需求和運行成本。

·         堅固可靠： Behlke的制造工藝和SCR的魯棒性確保了在惡劣工業環境或關鍵科研實驗中的長期穩定運行。

·         簡化設計： 集成驅動和優化封裝減少了外圍電路復雜度，加速產品上市時間。

三、 大顯身手的舞臺：HTS 240-100-SCR 的典型應用

這款性能怪獸在需要高速、高壓、大電流（尤其是脈沖電流）開關的領域扮演著核心角色：

1.      高功率脈沖激光系統： 精確控制激光二極管或閃光燈的泵浦能量，用于材料加工（切割、鉆孔、焊接）、醫療（激光手術）、科研、激光雷達。

2.      脈沖電源： 為等離子體發生（表面處理、鍍膜、廢物處理）、水處理（電絮凝、電氧化）、食品殺菌、高壓電容充電等提供高速、高能的脈沖。

3.      粒子加速器與核物理研究： 精確控制束流調制器、偏轉板或快脈沖磁鐵電源。

4.      半導體測試： 在V/I曲線追蹤、老化測試、ESD測試中提供高速、大電流的精密開關。

5.      電磁兼容性 (EMC) 測試： 生成高強度、快前沿的瞬態脈沖（如EFT, Surge）。

6.      高速放電開關： 用于Marx發生器、脈沖形成網絡等。

7.      高能物理實驗： 觸發探測器或控制實驗裝置。

8.      特種電源轉換： 特定拓撲的高壓高頻變換器。

四、 Behlke HTS 系列高壓開關型號概覽

Behlke HTS 系列提供了豐富的電壓、電流、拓撲（單向/雙向）和速度等級選擇，以滿足不同應用需求。以下列出部分關鍵型號及其主要參數概覽（具體參數請務必以新數據手冊為準）：

關鍵后綴說明：

·         -SCR: 單向開關，基于晶閘管技術，超低導通壓降，超高脈沖電流 (Ipp)。

·         -GTO: 單向開關，基于門極可關斷晶閘管技術，可門極關斷。

·         -IGBT: 單向開關，基于絕緣柵雙極晶體管技術，高連續電流能力。

·         -BiDi: 雙向開關，可控制交流或雙極性脈沖電流。

·         -FAST: 超快開關版本 (開關時間 < 50ns)，通常為雙向拓撲。

五、 選型與應用考量

在選擇 HTS 240-100-SCR 或其他 HTS 型號時，需仔細評估：

1.      電壓要求： 大工作電壓及安全裕量 (通常選型電壓 > 1.5 * 實際工作電壓)。

2.      電流要求：

o    峰值脈沖電流 (Ipp) 及其波形 (脈寬、重復頻率)。

o    大連續電流 (Ic)。

o    平均電流。

3.      開關速度要求： 所需的上升/下降時間和工作頻率。

4.      拓撲要求： 需要單向?qū)ㄟ€是雙向?qū)ǎ?/p>

5.      散熱條件： 強制風冷的效率和散熱器設計至關重要，尤其在高重復頻率或高占空比下。

6.      柵極驅動： 確保提供符合規格的隔離邏輯信號和柵極驅動電源。

7.      預算與供貨： Behlke開關定位，需考慮成本因素和供貨周期。

六、 結論

Behlke HTS 240-100-SCR 代表了高壓高速固態開關技術的水平。它將2400V的高壓耐受能力、2000A的超高峰值脈沖電流和小于100納秒的開關速度結合，并擁有超低的導通損耗。這種性能組合使其在激光技術、脈沖電源、粒子加速、半導體測試等前沿科技領域成為核心元件。

當您的應用需要駕馭的能量脈沖，追求納秒級的精確控制，并苛求高的效率和可靠性時，HTS 240-100-SCR 以及整個Behlke HTS系列無疑是經過驗證的、值得信賴的終極解決方案。在探索高功率、高速度的電氣邊界時，Behlke HTS開關是工程師手中強大的“能量之鑰”。
