在脈沖功率、醫療成像、激光驅動、材料處理以及科研領域，精確控制高電壓、高電流的快速開關是核心挑戰。德國Behlke Power Electronics GmbH憑借其深厚技術積累，推出的HTS 120-100-SCR固態高壓開關，正是為滿足這類嚴苛需求而生的專業解決方案。它代表了高功率半導體開關技術的前沿，將性能、可靠性與緊湊設計融為一體。
| 馬世宇 QQ： 2850590587 手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn |
 |
 |
一、 核心定位：高壓高速開關專家
· 核心使命： HTS 120-100-SCR的核心功能是作為超快速、高功率的“電子斷路器”。它能在納秒級時間內，精確控制高達±12kV (峰值) 直流或脈沖電壓的通斷，承載高達100A的峰值電流。其開關速度遠超傳統機械繼電器或接觸器。
· 技術基石： 該型號屬于Behlke著名的HTS (High Power Transistor Switch) 系列。該系列基于先進的MOSFET/IGBT半導體技術（具體內部拓?fù)浣Y(jié)構屬專有技術），而非名稱中“SCR”可能暗示的晶閘管。HTS系列以其極低的導通電阻、的開關速度、優異的耐用性和靈活性著稱。
· SCR后綴的意義： 型號中的“SCR”在此型號中并非指代晶閘管結構，而是Behlke內部用于標識特定配置（如觸發邏輯、封裝或冷卻方式）的代碼。關鍵點在于：HTS 120-100-SCR 是一款高性能、高速的MOSFET/IGBT固態開關。
二、 深入解析：關鍵性能參數與技術亮點
1. 電壓與電流能力：
o 大工作電壓 (V<sub>DS</sub>): ±12,000 V (直流或峰值脈沖電壓)。這使其能輕松應對絕大多數中高壓脈沖應用。
o 峰值脈沖電流 (I<sub>pulse</sub>): 100 A。能承載瞬間高能量沖擊，是驅動容性/感性負載（如PFN、激光器、電容充電）的理想選擇。
o 連續電流 (I<sub>DC</sub>): 顯著低于峰值電流（具體數值需查新數據手冊，通常在安培級別），強調其設計重點是脈沖工作模式。
2. 超凡的開關速度 (核心優勢)：
o 開通延遲時間 (t<sub>d(on)</sub>): 通常在數十納秒量級。從觸發信號有效到開關開始導通的時間極短。
o 關斷延遲時間 (t<sub>d(off)</sub>): 同樣在數十納秒量級。從觸發信號撤銷到開關開始關斷的時間極短。
o 開通上升時間 (t<sub>r</sub>): 極快，通常在 10-20 ns 量級（典型值，具體取決于負載條件）。這是產生陡峭電壓/電流前沿的關鍵。
o 關斷下降時間 (t<sub>f</sub>): 同樣極快，通常在 10-20 ns 量級（典型值）。實現電壓/電流的快速切斷，減少拖尾。
o 開關時間一致性： Behlke開關以其極低的開關時間抖動（通常< 1ns）著稱，這對于需要精確時序控制的應用（如多級Marx發生器同步）至關重要。
3. 高效能與低損耗：
o 低導通電阻 (R<sub>DS(on)</sub>): HTS系列以其極低的導通電阻聞名（具體值未公開，但處于行業水平）。這意味著在導通狀態下，開關本身產生的壓降和熱損耗 (I²R) 非常小，顯著提高系統效率和可靠性。
o 低柵極電荷： 有助于實現快速開關并降低驅動電路的功率需求。
4. 堅固的隔離與驅動：
o 光隔離觸發： 標準配置包含集成光隔離器。低壓TTL/CMOS兼容的觸發信號（如+5V邏輯電平）通過內部光耦安全地傳輸?shù)礁邏簜?cè)驅動電路，實現完善的電氣隔離（隔離電壓通常高達數kV），保護低壓控制電路免受高壓側干擾或故障影響，是系統安全的核心保障。
o 驅動需求： 需要提供符合規格的低壓邏輯脈沖（開通/關斷信號）和適當?shù)尿?qū)動電源（通常為+15V DC，具體參考手冊）。
5. 穩健耐用的設計：
o 過壓保護： 通常設計能承受一定程度的瞬時過壓沖擊（如負載電感引起的電壓尖峰），但佳實踐仍需搭配外部箝位電路（如雪崩二極管、RC緩沖器）。
o 過流/短路耐受： 具備一定的抗短路能力（在額定時間內承受超出100A的電流），內部保護機制會快速關斷開關以防止災難性損壞。
o dV/dt 耐受能力： 對施加在開關兩端的快速電壓變化具有很高的耐受能力，減少誤開通風險。
o 溫度監控： 部分型號可能提供溫度傳感器輸出，用于系統監控和保護。
6. 模塊化與熱管理：

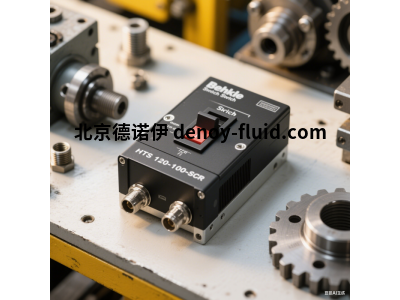

o 緊湊模塊封裝： HTS 120-100-SCR采用Behlke標志性的模塊化金屬封裝，結構堅固，電磁兼容性好，便于安裝集成到各種系統中。
o 強制風冷要求： 處理高功率脈沖時，開關自身會產生顯著熱量。高效的強制風冷（通常通過模塊底部的散熱基板）是保證其長期可靠運行和達到峰值性能參數的絕對必要條件。散熱設計是系統集成的關鍵環節。
三、 大展拳腳：核心應用領域
憑借其高壓、高速、大電流的特性，HTS 120-100-SCR在眾多高科技領域扮演著關鍵角色：
1. 脈沖功率系統：
o Marx發生器： 作為各級的核心充電或放電開關，實現高壓脈沖的快速建立和釋放。
o 脈沖形成網絡 (PFN)： 精確控制PFN中儲能電容的充電和放電時序，生成特定形狀的高功率脈沖。
o 調制器 (雷達、粒子加速器)： 為磁控管、速調管、加速腔等提供精確的高壓調制脈沖。
2. 醫療設備：
o X射線發生器： 控制X射線管的陽壓通斷，決定曝光時間和劑量。
o 計算機斷層掃描 (CT)： 在旋轉陽極X射線管的驅動電路中實現快速高壓切換。
o 脈沖電場消融 (PFA)： 產生用于組織消融的納秒級高壓脈沖。
3. 工業應用：
o 材料處理： 用于電火花加工（EDM）、等離子體表面處理、臭氧生成、廢水處理（電絮凝）等過程中的高壓脈沖控制。
o 激光驅動： 驅動固體激光器（如Nd:YAG）或氣體激光器（如CO?、準分子激光）的泵浦源（閃光燈、脈沖電源），控制激光脈沖的寬度和能量。
o 高壓測試： 在絕緣測試、局部放電測試中生成快速高壓脈沖或階躍。
4. 科學研究：
o 等離子體物理： 驅動Z-pinch、等離子體焦點等實驗裝置。
o 高能物理： 粒子探測器（如光電倍增管、阻性板室RPC）的高壓開關/選通。
o 脈沖電場研究、低溫學等前沿領域。
四、 選型與使用：關鍵考量因素
1. 電壓與電流裕量： 實際應用中選擇開關時，工作電壓和峰值電流必須留有充足的裕量（通常建議20-30%或更高）。脈沖的上升/下降沿越陡峭、重復頻率越高、負載特性（容性/感性）越“難驅動”，所需的裕量就越大。絕對避免在極限參數下長期工作。
2. 散熱管理： 強制風冷系統（風扇+散熱器）的設計至關重要。必須確保在高工作頻率、大占空比和峰值功率下，開關結溫不超過安全限值。監控基板溫度是良好實踐。忽視散熱是導致早期失效的常見原因。
3. 驅動電路： 確保提供的觸發信號（脈寬、電平、上升/下降時間）和驅動電源符合數據手冊要求。劣質或不符合規格的驅動信號會嚴重影響開關性能和壽命。
4. 保護電路： 強烈建議根據具體應用配置外部保護：
o 過壓保護： 在開關輸出端并聯高壓雪崩二極管（如TVS管）或RC緩沖電路，吸收關斷感性負載時產生的反電動勢尖峰。
o 過流檢測/限制： 在電源回路或驅動回路中實現過流檢測和快速關斷保護。
o 門極保護： 防止驅動回路出現過壓或靜電放電損壞。
5. 布局與布線：
o 低電感回路： 高壓主回路（直流母線、負載連接）的布線應盡可能短、直、寬，采用低電感設計（如平行板結構），以小化回路電感，這對實現快速開關和抑制電壓振蕩/尖峰至關重要。
o 隔離與屏蔽： 嚴格分離高壓走線和低壓控制/驅動走線。必要時使用屏蔽電纜和屏蔽罩，減少噪聲耦合。
o 接地： 建立清晰、低阻抗的單點接地系統。
五、 競品分析與Behlke優勢
在固態高壓開關市場，Behlke HTS系列的主要競爭對手包括EG&G (現在屬于PerkinElmer) 的HTS系列（歷史淵源）、Euroswitch、ScandiNova等品牌的產品。HTS 120-100-SCR的核心競爭優勢在于：
· 無與倫比的開關速度： 10-20ns級別的上升/下降時間處于行業絕對地位，尤其適合要求嚴苛的超快脈沖應用。
· 超低導通電阻： 顯著降低導通損耗，提升效率，減少發熱。
· 可靠性與耐用性： 工業級設計和嚴格測試，確保在惡劣條件下長期穩定運行。
· 極低的時間抖動： 為需要精確同步的多開關系統提供基礎。
· 緊湊的模塊化設計： 易于集成。
· 德國精密工程與品質： 代表著頂級的制造標準和性能一致性。
六、 總結：精密能量控制的基石
Behlke HTS 120-100-SCR絕非普通開關，它是面向高壓、高速、大電流脈沖控制領域的精密工程杰作。其納秒級的開關速度、高達±12kV/100A的功率處理能力、堅固可靠的隔離驅動以及緊湊的設計，使其成為脈沖功率系統、醫療設備、先進工業加工設備和前沿科學研究中核心元件。成功駕馭這款高性能開關的關鍵在于深刻理解其規格極限、提供充足的設計裕量、實施高效的強制冷卻以及精心設計外圍的保護和低電感回路。對于需要在電氣條件下實現精準能量釋放的應用，HTS 120-100-SCR 代表了可靠、高效且高性能的終極解決方案之一，是工程師手中釋放可控高壓能量的“精密閘門”。
