意大利Mini Motor MCC系列蝸輪蝸桿電機

   意大利Mini Motor 品牌誕生于1974年，Mini Motor包括蝸輪蝸桿電機、同軸齒輪電機和行星減速裝置、帶內置驅動器的無刷伺服電機、無刷伺服齒輪電機、驅動器和變頻器。



MP MOTOR：直流電，帶永磁體，全封閉，帶外部

通風。F級繞組。24 伏直流電源。吸收功率 60 W。IP 65

防護等級符合 CEI EN 60529。



MP3N-MP4N MOTOR：直流永磁，全封閉，

無外部通風。F級絕緣。12 或 24 Vdc 電源。吸收

功率 230 W。IP65 保護，符合 CEI EN 60529。



Mini Motor MCC系列蝸輪蝸桿電機齒輪單元：

  Mini Motor MCC系列蝸輪蝸桿電機帶壓鑄鋁外殼。中心距 26 毫米。CARO 青銅戒指，120÷160 HB 硬度。帶磨削螺紋的硬化鋼螺釘在滾珠和滾柱軸承上旋轉。用特殊的長壽命油潤滑。密封圈采用特殊橡膠制成，適用于高溫。提供 10 種齒輪比 (i)，從 5 到 80。額定扭矩 9 Nm。版本 B3 或 B5。B5/S 左側版本 – B5/D 右側版本。



Mini Motor MCC 24MP蝸輪蝸桿電機技術參數：

比率 30 i

連接方式 B3

輸入功率 60 W

輸出功率 37 W

輸入轉速 空載 2800 轉

輸出轉速 空載 93 轉

額定扭矩 2 Nm

電壓 24 V

電流 2.5 A

電機長度 182 mm

重量 1.8 kg

防護等級 IP65



Mini Motor MCC 24MP4N蝸輪蝸桿電機技術參數：

比率 40 i

連接方式 B5S

輸入功率 144 W

輸出功率 100 W

輸入轉速 空載 2950 轉

輸出轉速 空載 74 轉

額定扭矩 9 Nm

電壓 24 V

電流 6 A

電機長度 286 mm

重量 6.3 kg

防護等級 IP65



Mini Motor MCC 12MP3N蝸輪蝸桿電機技術參數：

比率 5 i

連接方式 B3

輸入功率 115 W

輸出功率 75 W

輸入轉速 空載 2800 轉

輸出轉速 空載 560 轉

額定扭矩 1.2 Nm

電壓 12 V

電流 9.6 A

電機長度 237.5mm

重量 4.15kg

防護等級 IP65



Mini Motor MCC 12MP蝸輪蝸桿電機技術參數：

比率 10 i

連接方式 B3

輸入功率 60 W

輸出功率 37 W

輸入轉速 空載 2800 轉

輸出轉速 空載 280 轉

額定扭矩 10.8 Nm

電壓 12 V

電流 5 A

電機長度 182 mm

重量 1.8 kg

防護等級 IP65



Mini Motor MCC系列蝸輪蝸桿電機型號

Mini Motor MCC 12MP3N

Mini Motor MCC 12MP

Mini Motor MCC 24MP

Mini Motor MCC 24MP4N

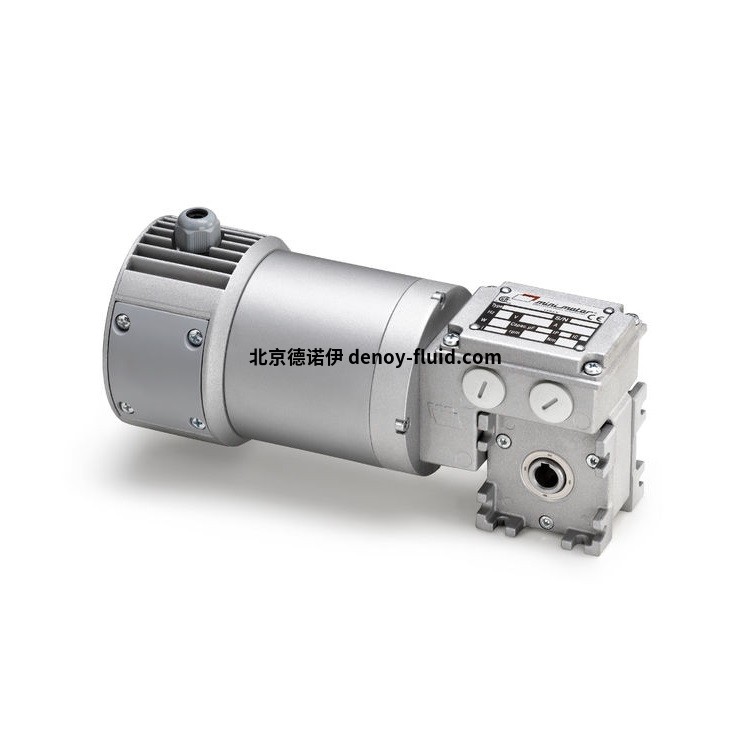

意大利Mini Motor MCC系列蝸輪蝸桿電機
