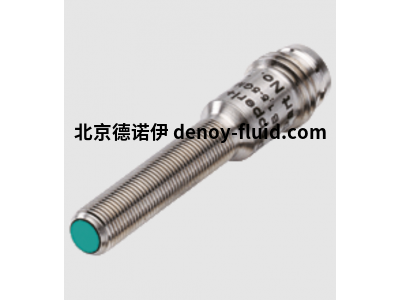

Pepperl+Fuchs 工業傳感器——接近開關

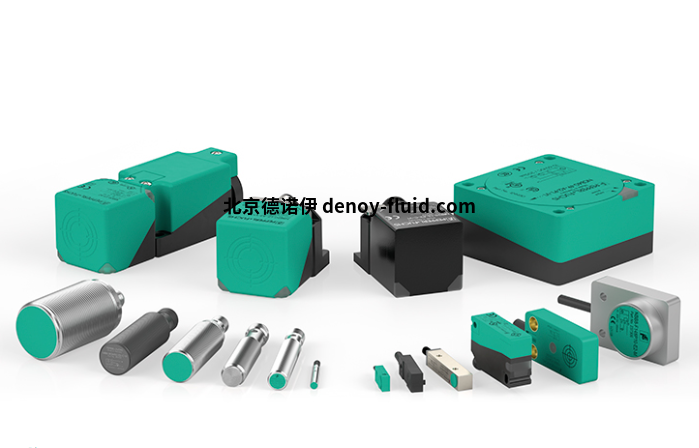

Pepperl+Fuchs 電感式傳感器



對于安全、非接觸式檢測長達 100 mm 的金屬物體，電感式傳感器是 99% 情況下正確的技術和經濟解決方案。Pepperl+Fuchs 是該領域的先驅和全球市場領導者之一。使用Pepperl+Fuchs傳感器，您可以選擇質量和性能！創造力和數十年的經驗是這一重要產品領域全球公認的專業知識的支柱。Pepperl+Fuchs 的電感式傳感器在所有自動化分支中使用了數百萬次。設計和電氣性能特征的組合幾乎取之不盡用之不竭。





不銹鋼氣缸

反極性容限輸入

短路保護輸出

中間或交叉指示燈

插頭型號 M8、M12 或帶接線盒

帶 PVC、PUR 或硅膠電纜出口的傳感器

輸出采用 2、3、4 線 DC、AC、NAMUR 和 AS 接口技術

模擬輸出信號 0 mA ...20毫安

集成速度監視器，最高可達 100 Hz

高達 500 bar 的耐壓設計

經批準用于氣體和粉塵危險區域

固定止動和止動螺釘

主動式正面由不銹鋼制成

折減系數 1

防護等級高達 IP69k（水下和耐蒸汽噴射）

采用 PTFE 涂層表面的防焊接設計

黑色金屬和有色金屬的選擇性開關行為

安全

擴展溫度范圍：

–40 °C 至 +250 °C

部分型號：



Pepperl+Fuchs NBB0，6-3M22-E2

Pepperl+Fuchs NBB0，6-4GM22-E2

Pepperl+Fuchs NBB0，8-4M25-E2

Pepperl+Fuchs NBB0，8-5GM25-E2

Pepperl+Fuchs NBB0，8-5GM25-E2-V3

Pepperl+Fuchs NBB0，8-F141-E2

Pepperl+Fuchs NBB1，5-5GM25-E2-V3

Pepperl+Fuchs NBB1,5-8GM40-Z0

Pepperl+Fuchs NBB1,5-F41-E2

Pepperl+Fuchs NBB1,5-F41-E2-V3

Pepperl+Fuchs NBB1,5-F79-E2

Pepperl+Fuchs NBB1-3M22-E2

Pepperl+Fuchs NBB1-4GM22-E2

Pepperl+Fuchs NBB10-30GM40-Z0

Pepperl+Fuchs NBB10-30GM50-WS

Pepperl+Fuchs NBB15-30GM50-A2

Pepperl+Fuchs NBB15-30GM50-A2-V1

Pepperl+Fuchs NBB15-30GM50-E2

Pepperl+Fuchs NBB15-30GM50-E2-M

Pepperl+Fuchs NBB15-30GM50-E2-V1

Pepperl+Fuchs NBB15-30GM50-US

Pepperl+Fuchs NBB15-30GM50-WS

Pepperl+Fuchs NBB15-F148P10-E2-M

Pepperl+Fuchs NBB2-12GM40-Z0

Pepperl+Fuchs NBB2-12GM40-Z0-V1

Pepperl+Fuchs NBB2-F29-A2

Pepperl+Fuchs NBB2-F76-E2-0,5M

Pepperl+Fuchs NBB2-V3-E2

Pepperl+Fuchs NBB2-V3-E2-3G-3D

Pepperl+Fuchs NBB2-V3-E2-V5

Pepperl+Fuchs NBB20-L2-A2-V1

Pepperl+Fuchs NBB20-L2-A2-V1-3G-3D

Pepperl+Fuchs NBB20-L2-A2-V1-M

Pepperl+Fuchs NBB20-L2-E2-V1

Pepperl+Fuchs NBB20-U1-A2

Pepperl+Fuchs NBB20-U1-A2-M

Pepperl+Fuchs NBB20-U1-E2

Pepperl+Fuchs NBB20-U1-UU

Pepperl+Fuchs NBB20-U1-Z2

Pepperl+Fuchs NBB20-U1K-N0

Pepperl+Fuchs NBB25-FPS-A2

Pepperl+Fuchs NBB3-V3-Z4

Pepperl+Fuchs NBB4-12GM30-E2

Pepperl+Fuchs NBB4-12GM30-E2-V1

Pepperl+Fuchs NBB4-12GM50-A2

Pepperl+Fuchs NBB4-12GM50-A2-V1

Pepperl+Fuchs NBB4-12GM50-E2

Pepperl+Fuchs NBB4-12GM50-E2-M

Pepperl+Fuchs NBB4-12GM50-E2-V1

Pepperl+Fuchs NBB4-12GM50-E2-V1-3G-3D

Pepperl+Fuchs NBB4-12GM75-US

Pepperl+Fuchs NBB4-F1-A2

Pepperl+Fuchs NBB4-F1-E2

Pepperl+Fuchs NBB4-F1-E2-V3

Pepperl+Fuchs NBB5-18GM40-Z0

Pepperl+Fuchs NBB5-18GM40-Z0-V1

Pepperl+Fuchs NBB5-18GM60-I3

Pepperl+Fuchs NBB5-18GM60-WS

Pepperl+Fuchs NBB8-18GM30-E2

Pepperl+Fuchs NBB8-18GM30-E2-V1

Pepperl+Fuchs NBB8-18GM50-A2

Pepperl+Fuchs NBB8-18GM50-A2-V1

Pepperl+Fuchs NBB8-18GM50-E2

Pepperl+Fuchs NBB8-18GM50-E2-3G-3D

Pepperl+Fuchs NBB8-18GM50-E2-M

Pepperl+Fuchs NBB8-18GM50-E2-V1

Pepperl+Fuchs NBB8-18GM60-A2-V1

Pepperl+Fuchs NBB8-18GM60-US

Pepperl+Fuchs NBB8-F33-E2

Pepperl+Fuchs NBB8-F33-E2-M

Pepperl+Fuchs NBN10-F10-E2

Pepperl+Fuchs NBN10-F10-E2-V1

Pepperl+Fuchs NBN10-F33-E2-M

Pepperl+Fuchs NBN12-18GM30-E2-V1

Pepperl+Fuchs NBN12-18GM50-A2-V1

Pepperl+Fuchs NBN12-18GM50-E2

Pepperl+Fuchs NBN12-18GM50-E2-V1

Pepperl+Fuchs NBN15-30GM40-Z0

Pepperl+Fuchs NBN15-30GM60-I3

Pepperl+Fuchs NBN25-30GM50-E2

Pepperl+Fuchs NBN25-30GM50-E2-V1

Pepperl+Fuchs NBN25-30GM50-US

Pepperl+Fuchs NBN3-F31-E8-V1

Pepperl+Fuchs NBN3-F31K-E8

Pepperl+Fuchs NBN3-F31K-E8-K

Pepperl+Fuchs NBN3-F31K-Z8-K

Pepperl+Fuchs NBN30-FPS-A2

Pepperl+Fuchs NBN4-12GM40-Z0

Pepperl+Fuchs NBN4-12GM40-Z0-V1

Pepperl+Fuchs NBN4-F25-2Z4L-V1

Pepperl+Fuchs NBN4-F25-E8-V1

Pepperl+Fuchs NBN4-F29-A2

Pepperl+Fuchs NBN4-F29-E2

Pepperl+Fuchs NBN4-V3-E2

Pepperl+Fuchs NBN40-L2-A2-V1

Pepperl+Fuchs NBN40-L2-A2-V1-3G-3D

Pepperl+Fuchs NBN40-L2-A2-V1-M

Pepperl+Fuchs NBN40-L2-E2-V1

Pepperl+Fuchs NBN40-U1-A2

Pepperl+Fuchs NBN40-U1-E2





概述：





帶“金屬面”的接近開關



“金屬面”傳感器四周由不銹鋼制成。在某些應用中，對傳感器的堅固性提出了特別高的要求。例如，當傳感器用于機床時，傳感器會受到高力、磨損和腐蝕性介質的影響。

為了保證較長的使用壽命，這里使用了具有不銹鋼活性表面的傳感器。該系列 （NMB...） 有 2 個版本，適用于鐵磁性 （FE） 和非鐵磁性 （NFE） 金屬。





電感式模擬編碼器



電感式模擬編碼器檢測其工作距離內的金屬物體，并將距離轉換為比例模擬輸出信號，從而不會發生開關行為。這使得它們特別適用于測量和控制技術中的應用。

Pepperl+Fuchs產品系列包括2 ...5 毫米， 3 ...8 毫米和 15 ...40毫米。由于我們的模擬編碼器的溫度偏差低，僅為每攝氏度滿量程的1/1000，因此即使在非恒定環境條件下也能實現可靠的功能。





支持總線的接近開關



在現代系統概念中，特殊的集成電路幫助接近開關實現自己的“智能”并擴展其功能。因此，這些接近開關能夠監控自身及其電源線，并與更高級別的單元（例如PLC）交換數據。

每個主站最多可以連接 31 個（規范 2.0）或 62 個（規范 2.1）AS-Interface 接近開關，以連接一串。帶AS接口的接近開關配有故障前指示器、開/關延遲和振蕩器監控。這些傳感器采用圓柱形、長方體和旋入式 F 型設計。





耐壓接近開關



耐壓接近開關適用于液壓執行器等。它們?cè)诨顒?dòng)表面上的動態耐壓高達 350 bar （M18） 或 500 bar （M12）。

抗壓強度是通過滾入不銹鋼外殼中的陶瓷端面實現的。此外，外殼（O 形圈）中還集成了一個凹槽。





感應范圍擴大的接近開關



在某些應用中，感應范圍增加的接近開關可以更輕松地解決檢測問題，例如在密閉空間、小物體檢測和不利折減系數的情況下。

此外，在調整選項不足、容忍較大的機械間隙和使用保護蓋的情況下，它們起著至關重要的作用。對于這些應用，Pepperl+Fuchs在某些系列中提供具有更大感應范圍的接近開關。





帶 NAMUR 接口的接近開關



這種類型的傳感器的電壓和電流特性非常低，可以在潛在的爆炸性環境中安全使用。標簽?zāi)┪驳?ldquo;N”，有時與數字組合，表示該產品系列。

功率限制在相關設備中實施。這意味著包含NAMUR接近傳感器的電路只有在由適當?shù)母綦x放大器供電時才具有本質安全。





用于旋轉執行器的接近開關



閥門在整個工藝工程中大量用于產品流量控制。在絕大多數應用中，這些閥門由90°的軸旋轉控制，其位置通常報告給控制系統。

這種位置傳感器既可用于符合 VDI/VDE 3845 的標準外殼中，也可用于所謂的開放式解決方案。后者直接安裝在驅動器上，除了快速組裝外，還具有易于更換且非常緊湊的優點。相比之下，固定外殼形狀是標準化的，受到良好的保護，并為開關和控制閥提供集成端子。





環形接近開關



環形引發器配有環形線圈。一旦環內有金屬物體，開關就會被阻尼。

典型應用是檢測和計數由引發器輸送的小金屬部件。FE金屬和有色金屬均可檢測。





開槽接近開關



槽啟動器由兩個相對的線圈系統組成。如果將金屬標志插入兩個線圈之間的槽中，則其電感耦合會減少。超過一定的浸入深度，耦合低于其臨界值 - 啟動器切換。

由于其設計，槽引發器在很大程度上對阻尼羽流在核心軸方向上的位置變化不敏感，因此對機械公差沒有很高的要求。阻尼羽流的材料參數對開關點的影響也遠低于圓柱形接近開關。





具有IP69k防護等級的接近開關



在特殊環境條件下，標準傳感器的密封性并不總是得到保證。例如，如果在洗車場中以高壓照射這種接近開關，則水會被迫進入墻壁和灌封化合物之間的水。因此，Pepperl+Fuchs對這些標準傳感器采取了措施，以減少這種影響，并確保在正常范圍內無故障使用。

一些此類措施是塑料蓋和套筒之間的緊密配合，等離子清洗所有用灌封化合物潤濕的表面，以及預灌封以額外封裝線圈系統。這使得可以實現明顯高于分類為IP67/IP68所需的測試的性能。





用于強直流和交變磁場的接近開關（防汗）



除了對強磁場的高抗擾度外，用于焊接系統的接近開關還具有根據惡劣環境條件具有更高的機械堅固性。

一方面，它們的正面由 Ryton 制成，以防止焊接過程中液態金屬珠子噴出，另一方面，外殼由 PTFE 涂層黃銅制成。





帶安全功能的接近開關



原則上，這些接近傳感器對應于NAMUR類型，但具有特殊行為：如果傳感器，評估設備或公共連接線發生故障，評估設備的輸出會自動進入安全的“關閉”狀態。

這些傳感器在標記末尾使用標識符SN或S1N進行標識。只有與適當?shù)脑u(píng)估設備結合使用才能保證安全功能。
