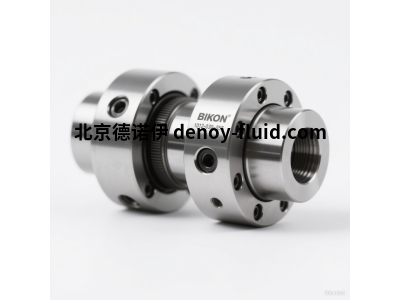

標題：扭矩、補償與可靠傳動：BIKON 1012-030-055 彈性聯軸器（孔徑30/55mm）深度剖析

在工業機械傳動的精密舞臺上，聯軸器扮演著無聲卻至關重要的角色——它連接兩軸，傳遞動力，同時巧妙化解安裝偏差帶來的應力。德國BIKON-Technik以其工程設計和制造品質，其1012系列梅花形彈性聯軸器更是經典之作。今天，我們將聚焦其中一款廣泛應用的中等扭矩型號：1012-030-055，深入解讀其核心功能參數、設計優勢及典型應用場景。

一、核心識別與基礎參數

·         型號解析： 1012-030-055

o    1012： 代表BIKON標準梅花形彈性聯軸器系列。

o    030： 表示聯軸器一側的軸孔直徑為 30 mm。

o    055： 表示聯軸器另一側的軸孔直徑為 55 mm。這體現了該型號非對稱孔徑的設計特點，適用于連接不同直徑的驅動軸和從動軸。

·         關鍵尺寸：

o    公稱扭矩 (Tn)： 630 Nm - 這是聯軸器在標準工況下可持續傳遞的推薦扭矩值，是選型的核心依據。

o    大扭矩 (Tmax)： 1260 Nm - 聯軸器能承受的短期峰值扭矩（如啟動、制動或輕微沖擊），通常為Tn的2倍。

o    大轉速 (nmax)： 5000 rpm (當轉動慣量較小時) - 聯軸器允許的高安全工作轉速。

o    軸孔范圍： 一側 30 mm，另一側 55 mm (標準配置，可選不同鍵槽或脹套連接)。

o    外徑 (D)： 約 155 mm (具體需查尺寸圖)。

o    長度 (L)： 約 106 mm (具體需查尺寸圖，指兩半聯軸器+彈性體組合后的總長)。

o    轉動慣量 (J)： 約 0.035 kgm² (較低值有助于快速啟停和系統響應)。

o    彈性體肖氏硬度： 通常為 92 Shore A 或 98 Shore A (提供良好的緩沖和扭轉剛度平衡)。

二、核心功能與技術優勢

1.      偏差補償能力：

o    角向偏差： 通?？裳a(bǔ)償 1° - 1.5°。有效緩解因安裝誤差或機架變形導致的兩軸中心線不共線問題。

o    徑向偏差： 通常可補償 0.5 mm - 1.0 mm。允許兩軸存在一定的平行偏移。

o    軸向偏差/浮動： 梅花瓣結構允許一定的軸向竄動 (±X mm，具體查尺寸圖)，適應熱膨脹或軸承游隙變化。

o    綜合補償： 梅花形彈性體六瓣或八瓣結構能同時吸收上述多種偏差，顯著降低軸承和軸承受的附加載荷，延長設備壽命。

2.      優異的振動阻尼與沖擊吸收：

o    高彈性聚氨酯（PU）梅花墊作為中間元件，能有效隔離和衰減由原動機（如電機、內燃機）產生的扭轉振動和沖擊載荷。

o    保護減速機、齒輪箱、泵、風機等精密或易損的從動設備免受振動破壞。

o    降低傳動系統運行噪音，改善工作環境。

3.      免維護與長壽命：

o    核心傳動元件為整體式PU梅花墊，無磨損部件（如齒輪、滑塊），無需潤滑。

o    高品質PU材料具有優異的耐磨性、抗油污、抗水解和抗老化性能，確保在-30°C 至 +100°C 的工作溫度范圍內長期可靠運行。

o    設計簡潔，維護成本極低，僅需定期目視檢查彈性體狀態。

4.      電氣絕緣：

o    聚氨酯彈性體具有良好的絕緣性能，可有效阻斷軸系間的雜散電流，防止電腐蝕損壞軸承。

5.      扭轉彈性可調：

o    通過選擇不同硬度（如92A或98A）的梅花墊，可以微調解耦剛度和固有頻率，優化系統動力學性能，避免共振。

三、核心參數概覽表

四、典型應用領域

憑借其可靠的性能、強大的偏差補償能力和免維護特性，BIKON 1012-030-055 廣泛應用于需要傳遞中等扭矩、存在一定安裝偏差或需要減振降噪的場合：

1.      泵驅動系統： 連接電機與離心泵、螺桿泵、柱塞泵等，吸收啟動沖擊和泵葉輪引起的振動。

2.      風機系統： 驅動工業風機、冷卻風扇、鍋爐引/送風機，隔離電機振動，補償熱變形。

3.      物料輸送設備： 用于皮帶輸送機、螺旋輸送機、斗式提升機的驅動端，承受不均勻載荷帶來的沖擊。

4.      通用工業機械： 壓縮機、攪拌機、混合機、擠出機輔助傳動、測試臺等。

5.      發電設備： 柴油發電機組、小型汽輪機的輔助設備連接。

6.      加工機械： 應用于需要隔離主傳動振動干擾的分支傳動軸。

五、選型與安裝要點

1.      精準選型： 務必以 公稱扭矩 (Tn=630 Nm) 為主要依據，結合 大扭矩 (Tmax=1260 Nm) 和 工作轉速 進行校核?？紤]負載特性（恒定、脈動、沖擊）和安全系數。

2.      偏差控制： 雖然該型號補償能力強，但安裝時應盡可能保證良好的對中（角向、徑向偏差控制在允許范圍內），這是保證聯軸器長壽命和傳動效率的關鍵。使用激光對中儀是推薦做法。

3.      軸孔配合： 確保軸與聯軸器軸孔采用正確的公差配合（通常為H7/k6 或 H7/js6），鍵連接需保證鍵與鍵槽側面緊密接觸。

4.      間隙檢查： 安裝完成后，手動盤車檢查兩半聯軸器之間是否有足夠的徑向和軸向間隙，防止運行時發生剛性碰撞。

5.      避免過載： 嚴格防止系統持續工作在超過Tn或瞬時沖擊超過Tmax的情況。

6.      環境考慮： 避免長期接觸強酸、強堿、臭氧或紫外線直射，環境可選特殊材料彈性體。

結論：

BIKON 1012-030-055 梅花形彈性聯軸器，憑借其630Nm公稱扭矩/1260Nm峰值扭矩的可靠傳動能力、出色的角向(≈1°-1.5°)與徑向(≈0.5-1.0mm)偏差補償性能、優異的振動阻尼和沖擊吸收效果，以及免維護、電絕緣等顯著優勢，成為連接30mm與55mm軸徑、傳遞中等動力的理想選擇。它在泵、風機、輸送系統及各類通用工業機械中的廣泛應用，充分證明了其設計的成熟性與工程價值。正確選型與精心的安裝對中，是釋放這款德國精密傳動元件全部潛能、保障設備長期平穩高效運行的不二法門。
